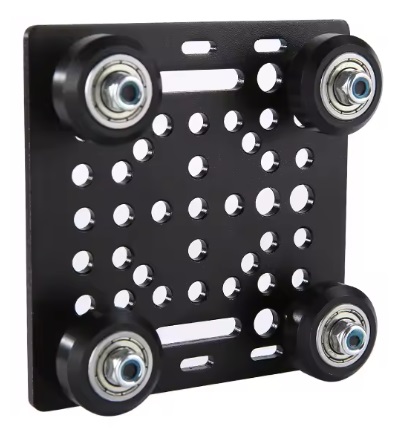

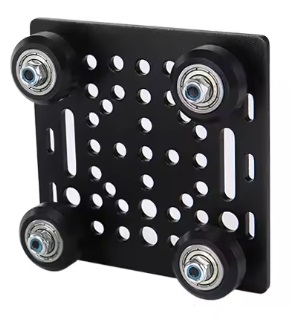

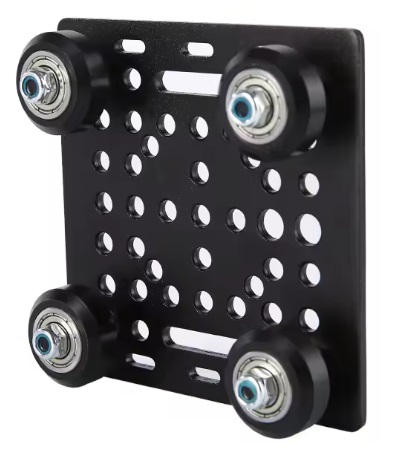

WÓZEK LINIOWY V-SLOT VSLOT PROWADNICA KARETKI 88x87x27 ZŁOŻONY 1 szt.

⭐️⭐️⭐️⭐️⭐️

WÓZEK LINIOWY V-SLOT VSLOT PROWADNICA KARETKI 88x87x27 ZŁOŻONY 1 szt.

⭐️⭐️⭐️⭐️⭐️

✅ UNIWERSALNOŚĆ I SZEROKIE ZASTOSOWANIE

✔️ Wózek uniwersalny do profili V-SLOT umożliwia budowę m.in.:

• prowadnic liniowych
• siłowników do ruchu liniowego
• sliderów fotograficznych i kamerowych
• oraz innych konstrukcji wykorzystujących paski zębate 6 mm i/lub śruby trapezowe

✔️ Kompatybilny ze wszystkimi profilami typu V-SLOT: 2020, 2040, 2060, 2080, 4040 oraz 4080 C-Beam

✔️ Dzięki dużej liczbie otworów montażowych w płytce możliwa jest konfiguracja rolek (do 4 sztuk) oraz łatwa rozbudowa wózka o dodatkowe elementy

✔️ Tuleje mimośrodowe umożliwiają szybkie, łatwe i precyzyjne ustawienie rozstawu rolek według potrzeb, a także skuteczne kasowanie luzów powstałych podczas użytkowania

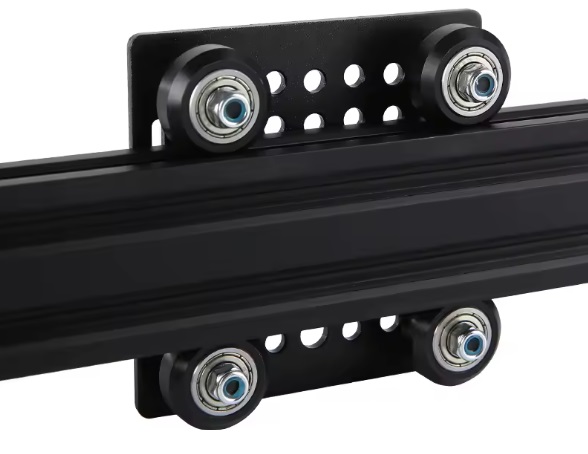

✔️ Rozstaw otworów pozwala na montaż na ścianie profili V-Slot o szerokości 20 mm lub 40 mm.

Przykład:

• Na profilach V-Slot 20×20 można zamontować go z każdej strony.
• Na profilach V-Slot 20×40 można zamontować go z każdej strony.
• Na profilach V-Slot 20×60 można zamontować go wyłącznie na stronie o szerokości 20 mm.
• Na profilach V-Slot 20×80 można zamontować go wyłącznie na stronie o szerokości 20 mm.
• Na profilach V-Slot 40×80 C-Beam można zamontować go wyłącznie na stronie o szerokości 40 mm.
• Na profilach V-Slot 40×40 można zamontować go z każdej strony.

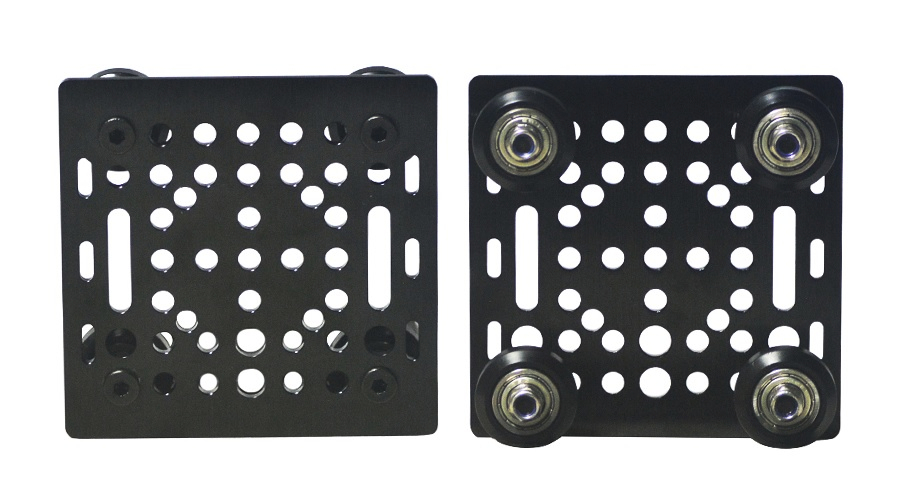

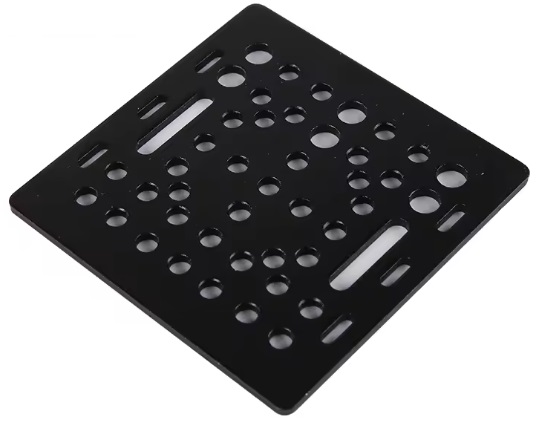

✅ ZALETY PŁYTKI:

✔️ Wytrzymała – płytka o grubości 3 mm cechuje się wysoką trwałością oraz odpornością na uszkodzenia i odkształcenia

✔️ Uniwersalna – liczne otwory montażowe umożliwiają instalację rolek V-SLOT (do budowy wózków liniowych), jak i innych elementów mocowanych do konstrukcji

✔️ Funkcjonalna – podłużne otwory pozwalają na bezpośredni montaż pasków napędowych do płytki

✔️ Kompatybilna – pasuje do profili V-SLOT: 20x20, 20x40, 20x60, 20x80 oraz 40x80 (C-Beam)

✔️ Estetyczna – nowoczesny i schludny wygląd

✔️ Anodowana powierzchnia – zapewnia gładkie wykończenie, chroni przed korozją oraz znacząco zwiększa odporność na zarysowania

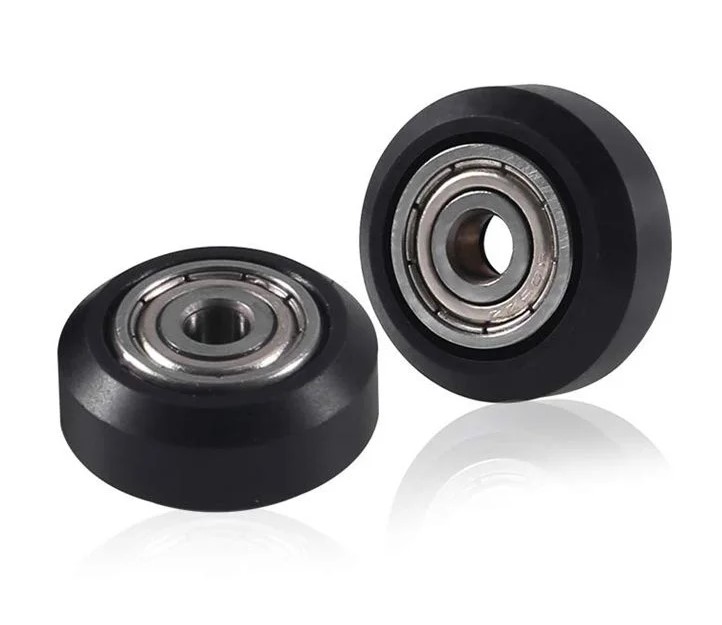

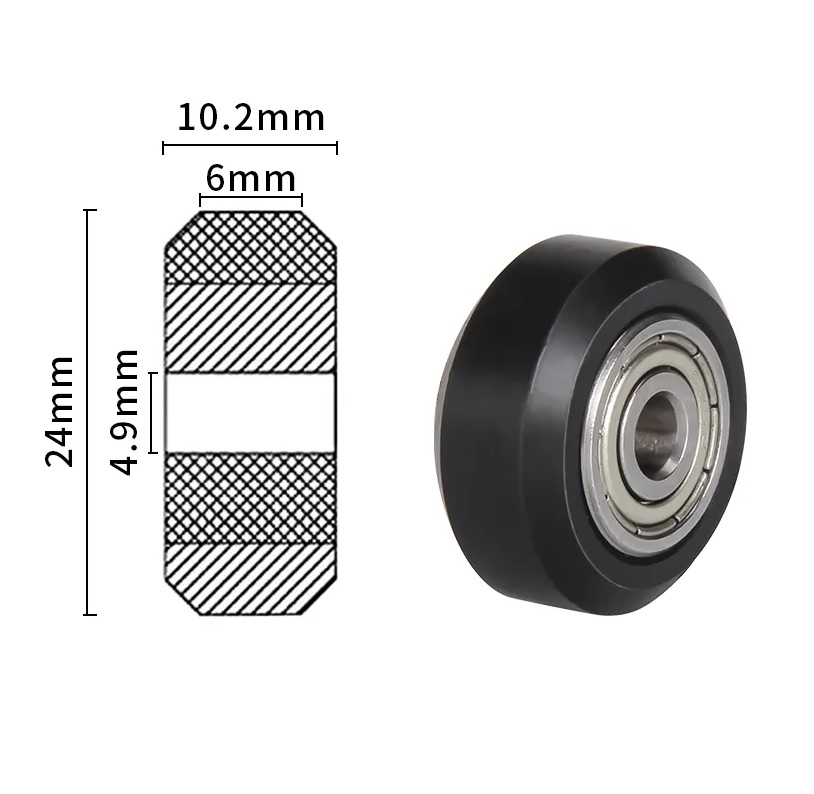

✅ CZARNE ROLKI DELRIN 24 mm

Do budowy wózka zastosowano wysokiej jakości, czarne rolki Delrin Solid Wheel 24 mm, które charakteryzują się:

• precyzyjnym wykonaniem – idealne tam, gdzie wymagana jest wysoka dokładność i powtarzalność ruchów
• płaską powierzchnią – do pracy samodzielnej oraz w systemach z paskiem zębatym, śrubą kulową lub trapezową
• trwałą, solidną konstrukcją – odporne na ugięcia i zużycie
• cichą pracą
• przystosowaniem do wysokich obrotów
• systemem samocentrującym
• równomiernym rozkładem obciążenia
• łatwym montażem i konserwacją

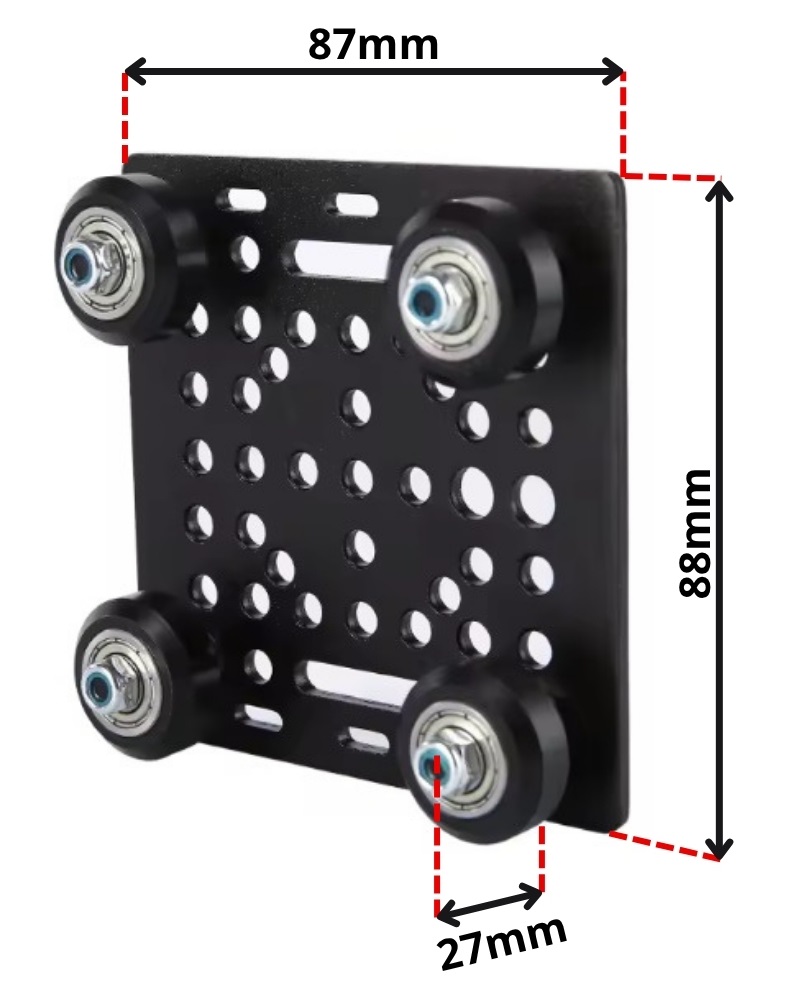

▶️ WYMIARY:

• płytki - 88x87x3 mm
• wózka - 88x87x27 mm

▶️ SPECYFIKACJA:

• płytka materiał: aluminium T5
• płytka wykończenie: anodowanie
• kolor: czarny
• stan: nowy

OFERTA DOTYCZY 1 SZT. WÓZKA V-SLOT

✅ WÓZEK ZŁOŻONY - GOTOWY DO PRACY

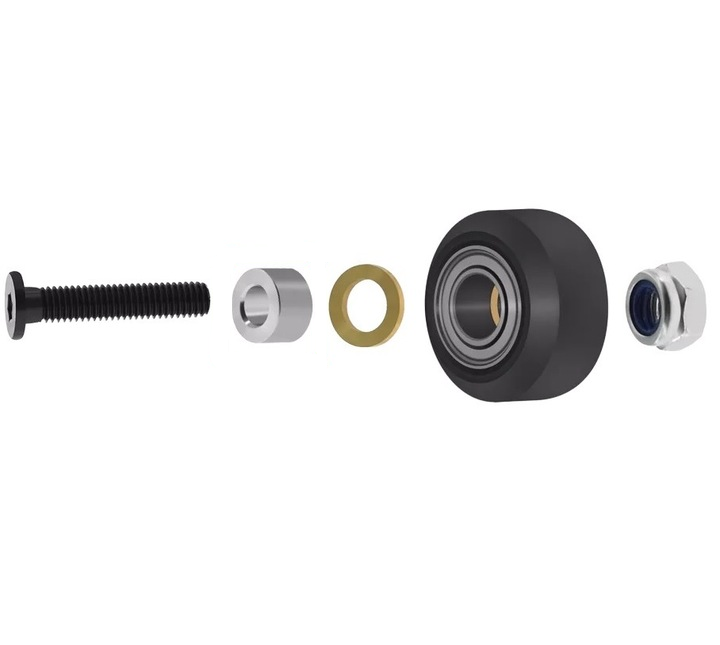

✅ W SKŁAD WÓZKA WCHODZĄ:

• 1 x płytka Universalna czarna anodowana, aluminium T5
• 4 x łożysko kulkowe — 625 ZZ
• 2 x tuleja mimośrodowa 6 mm
• 2 x dystans aluminiowy 6 mm
• 4 x rolka czarna Derlin Solid Wheel 24 mm
• 8 x podkładka precyzyjna 10x5x1
• 4 x śruba czarna M5x25
• 4 x stalowa nakrętka samokontrująca M5

✅ W RAZIE POTRZEBY, WÓZEK MOŻNA W PROSTY SPOSÓB PRECYZYJNIE WYREGULOWAĆ

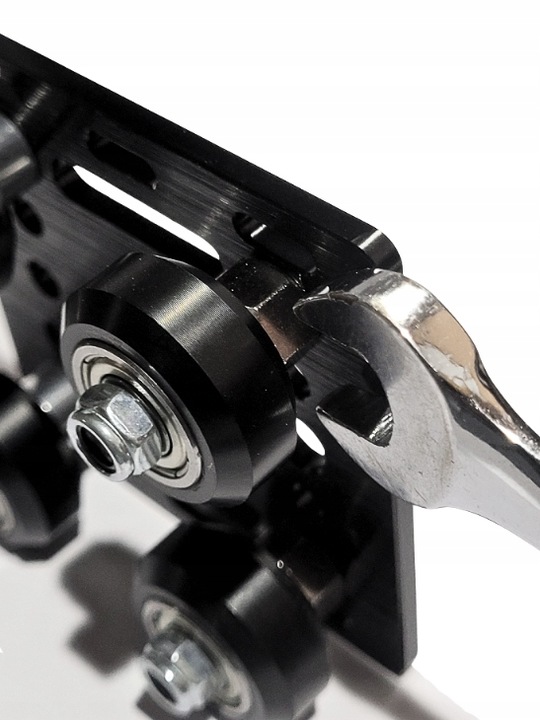

Instrukcja regulacji i kasowania luzu wózka:

1. Przygotowanie

• Potrzebny klucz imbusowy 3mm i płaski 8 mm oraz 10 mm
• Umieść wózek na profilu V-Slot, tak by wszystkie rolki toczyły się po rowkach.

2. Zlokalizuj tuleje mimośrodowe

• Dwie rolki mają tuleje mimośrodowe
• Pozostałe dwie są zamocowane na stałych dystansach.

3. Poluzuj mocowanie

• Poluzuj śruby przy rolkach z tulejami mimośrodowymi, aby mogły się obracać.

4. Ustaw docisk

• Obracaj tuleje mimośrodowe kluczem – zmieniają położenie rolek względem profilu.
• Reguluj, aż wózek nie będzie miał luzu, ale poruszał się płynnie bez oporu.

5. Dokręć i sprawdź

• Po ustawieniu dokręć śruby rolek.
• Przesuń wózek po całej długości prowadnicy — ma toczyć się lekko, bez chwiania i zacięć.

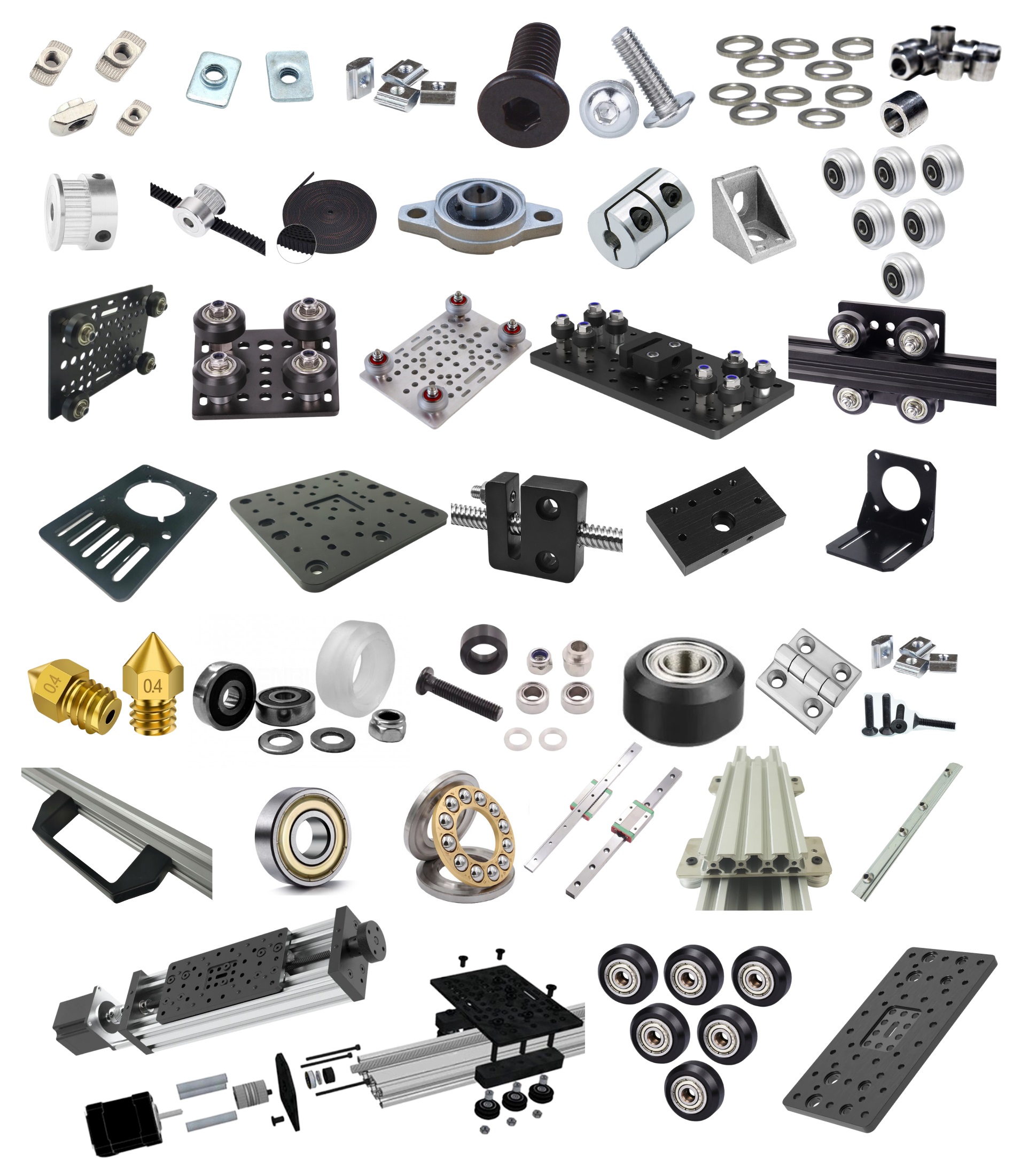

✅ Na pozostałych naszych aukcjach znajdziecie Państwo profile V-SLOT (20x20, 20x40, 20x60, 20x80, C-BEAM) cięte na wymiar oraz asortyment do drukarek 3D, w tym:
