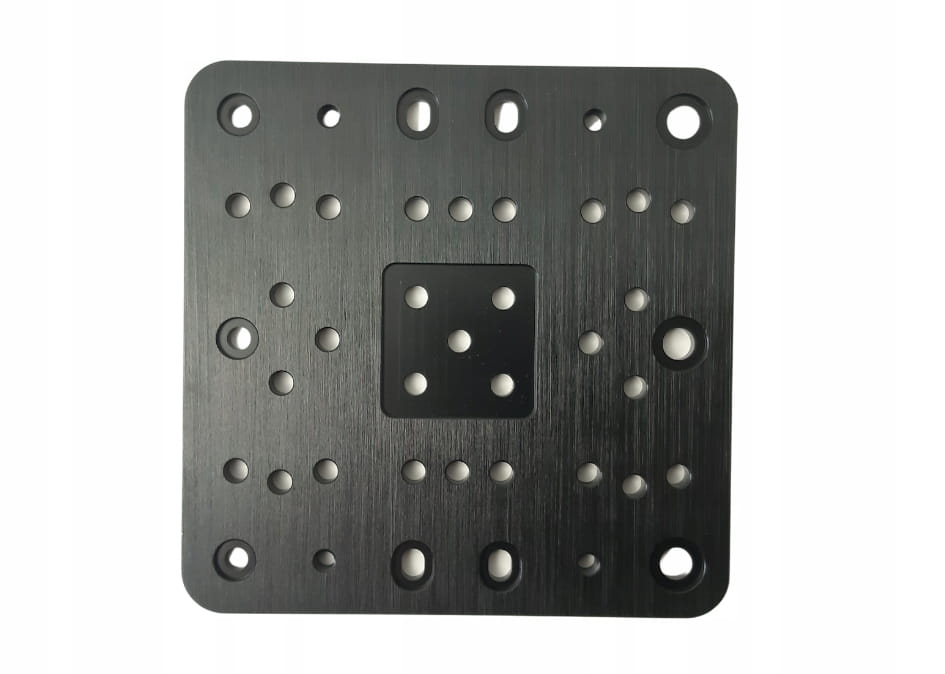

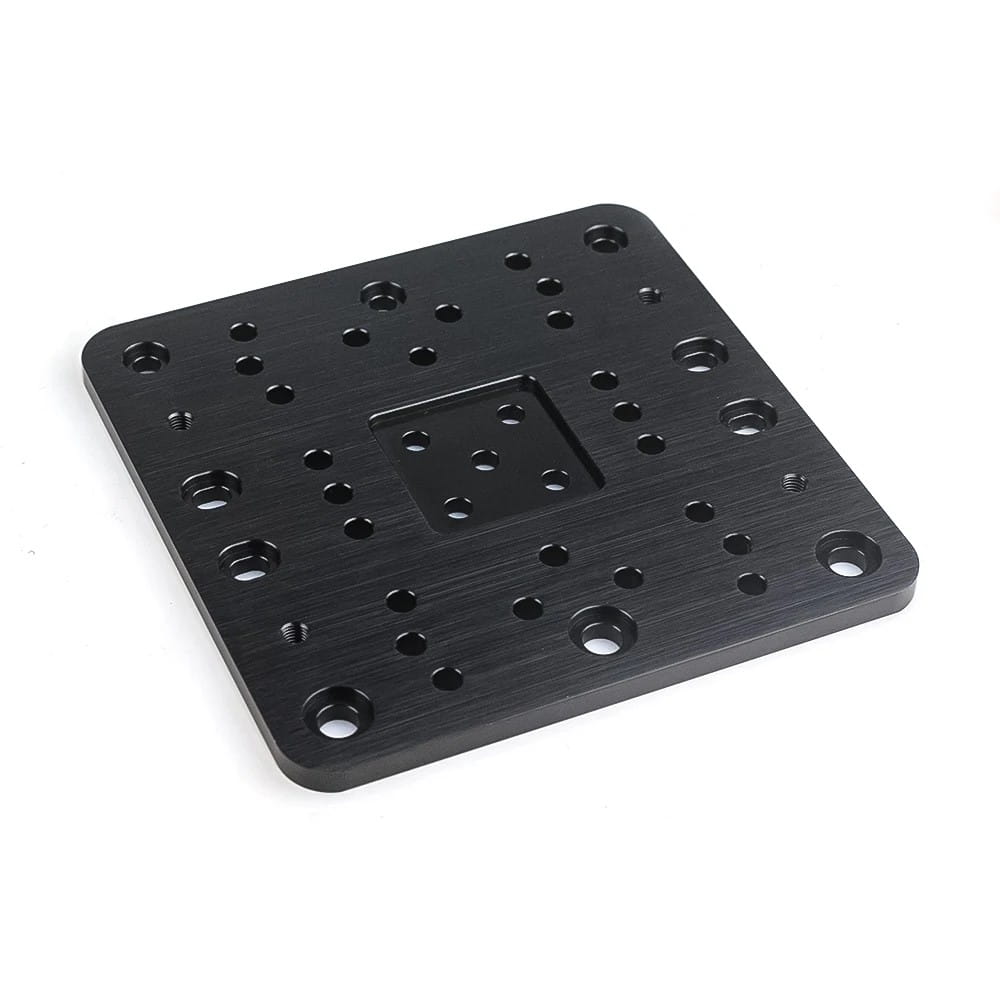

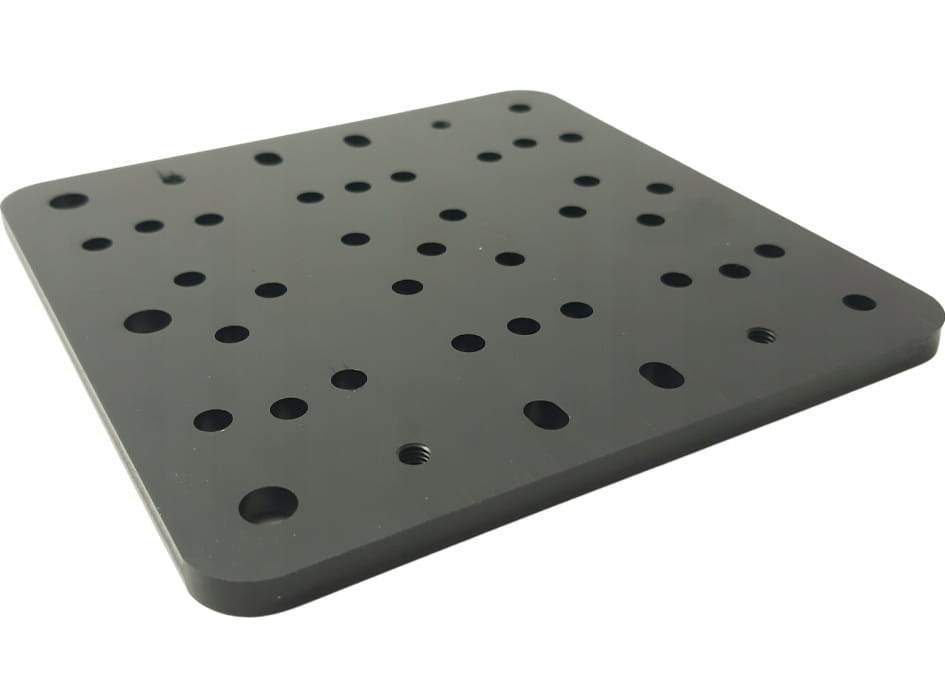

PŁYTKA PŁYTA MONTAŻOWA V-SLOT GANTRY PLATE XL C-BEAM DO WÓZKA 125x125x6 mm

⭐️⭐️⭐️⭐️⭐️

PŁYTKA MONTAŻOWA GANTRY PLATE XL C-BEAM DO WÓZKA V-SLOT 125x125x6 mm CZARNA- 1 szt.

⭐️⭐️⭐️⭐️⭐️

✅ PŁYTKA MONTAŻOWA:

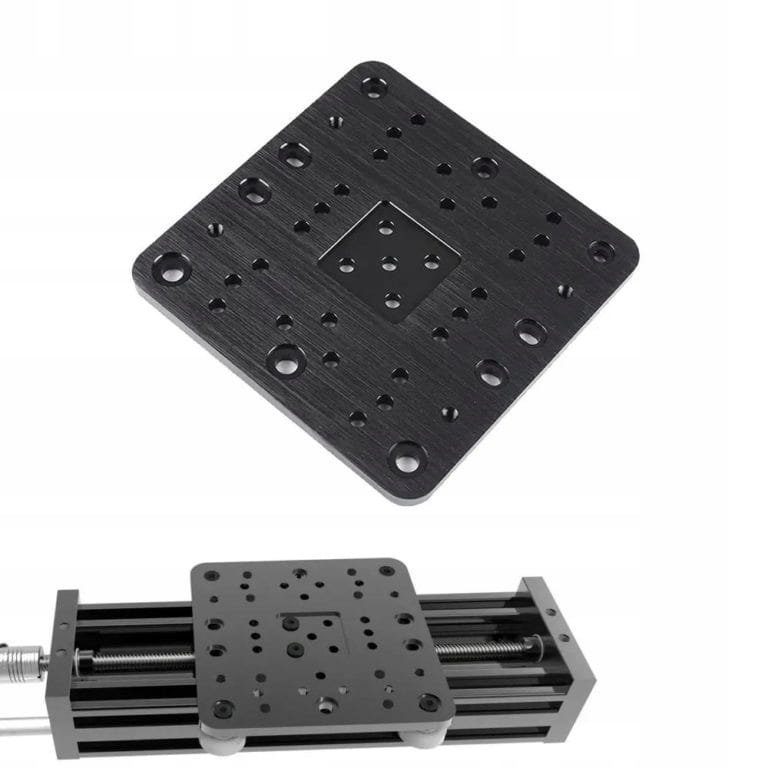

✔️ Płytka typu V-Slot Gantry Plates XL C-BEAM jest to uniwersalna płytka montażowa wykorzystywana m.in. do składania wózków liniowych V-SLOT. Upraszcza proces budowy urządzeń w których wykorzystywany jest ruch liniowy.

✔️Jest to jedna z najmocniejszych płyt V-SLOT ze ścianką o grubości aż 6 mm.

✔️Płytki te są bardzo uniwersalne. Oprócz tworzenia z nich wózków liniowych wykorzystuje się je m.in do łatwego i trwałego połączenie elementów konstrukcji jak i do szybkiej rozbudowy maszyny na każdym etapie jej powstawania.

• wytrzymała - płytkę o grubości 6 mm cechuje niezwykła trwałość i odporność na uszkodzenia oraz odkształcenia

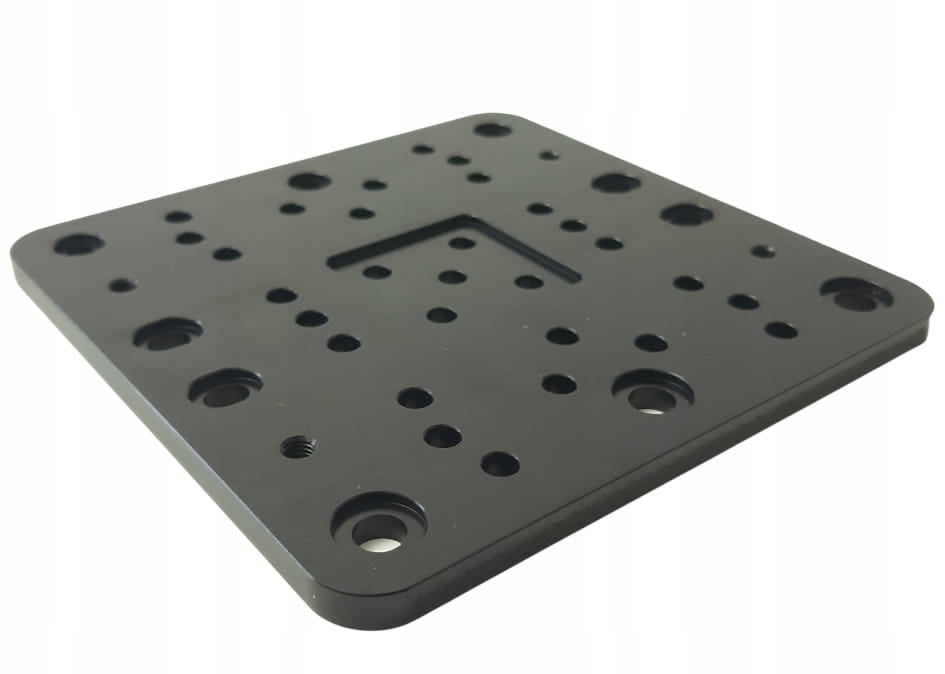

• ułatwiające użytkowanie - wyfrezowane otwory pod łepki śrub, dzięki czemu nie wystają one ponad płaszczyznę płytki
• uniwersalna - posiada wiele otworów w których można montować rolki V-SLOT (pozwalające zbudować dwa rodzaje wózków liniowych), oraz inne elementy (przymocowane np. do tych wózków)
• kompatybilna z profilami V-SLOT 20x80 oraz 40x80 (C-BEAM)
• pozwala na budowanie skomplikowanych konstrukcji V-SLOT
• estetyczny wygląd
• anodowanie zapewnia perfekcyjne gładkie wykończenie, zabezpiecza przed korozją oraz zwiększa w znacznym stopniu odporność na zarysowania
• posiada 4 wstępnie nagwintowane otwory montażowe na płyty wznoszące C-BEAM

✅ WÓZKI ZBUDOWANE Z PŁYTKI XL:

✔️Cechą szczególną płytki XL jest możliwość zbudowania z niej dwóch rodzajów wózków:

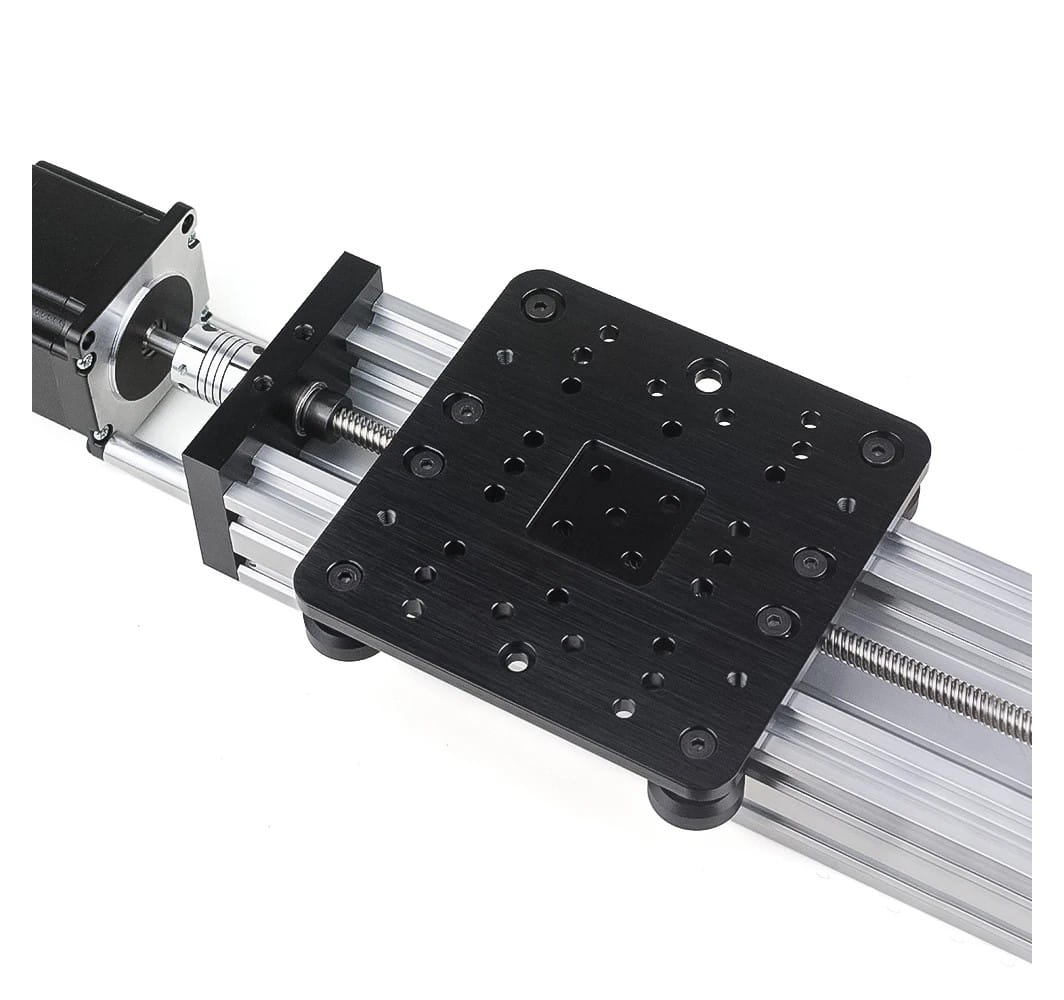

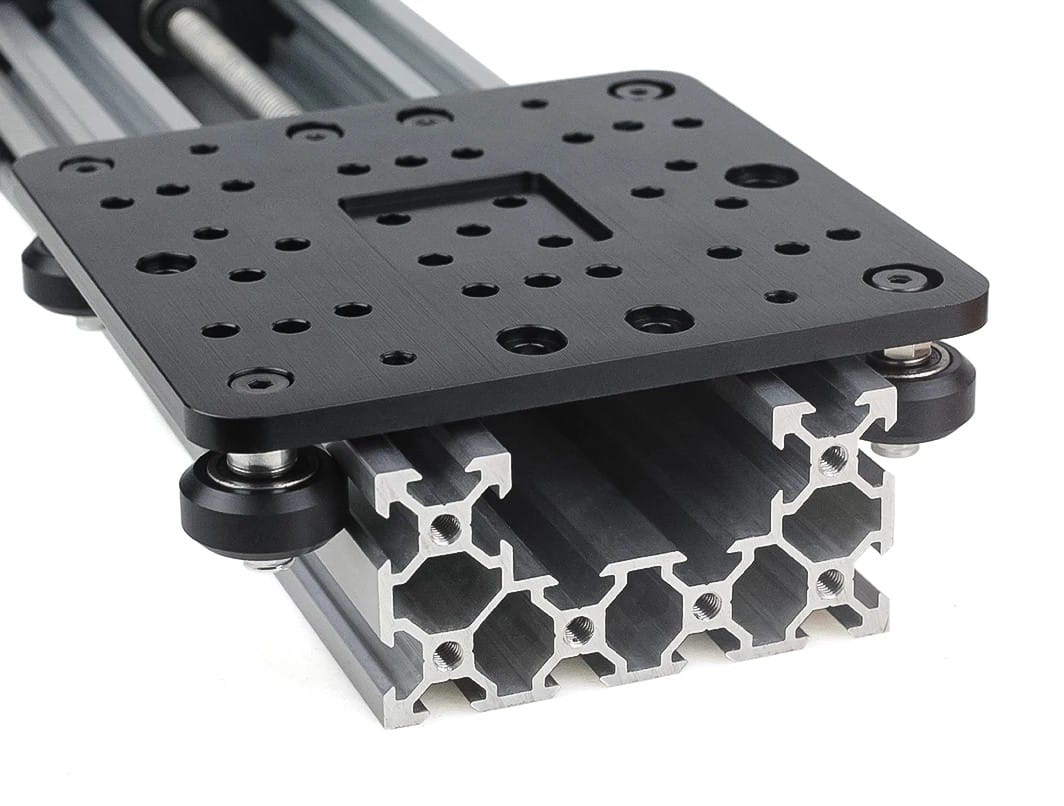

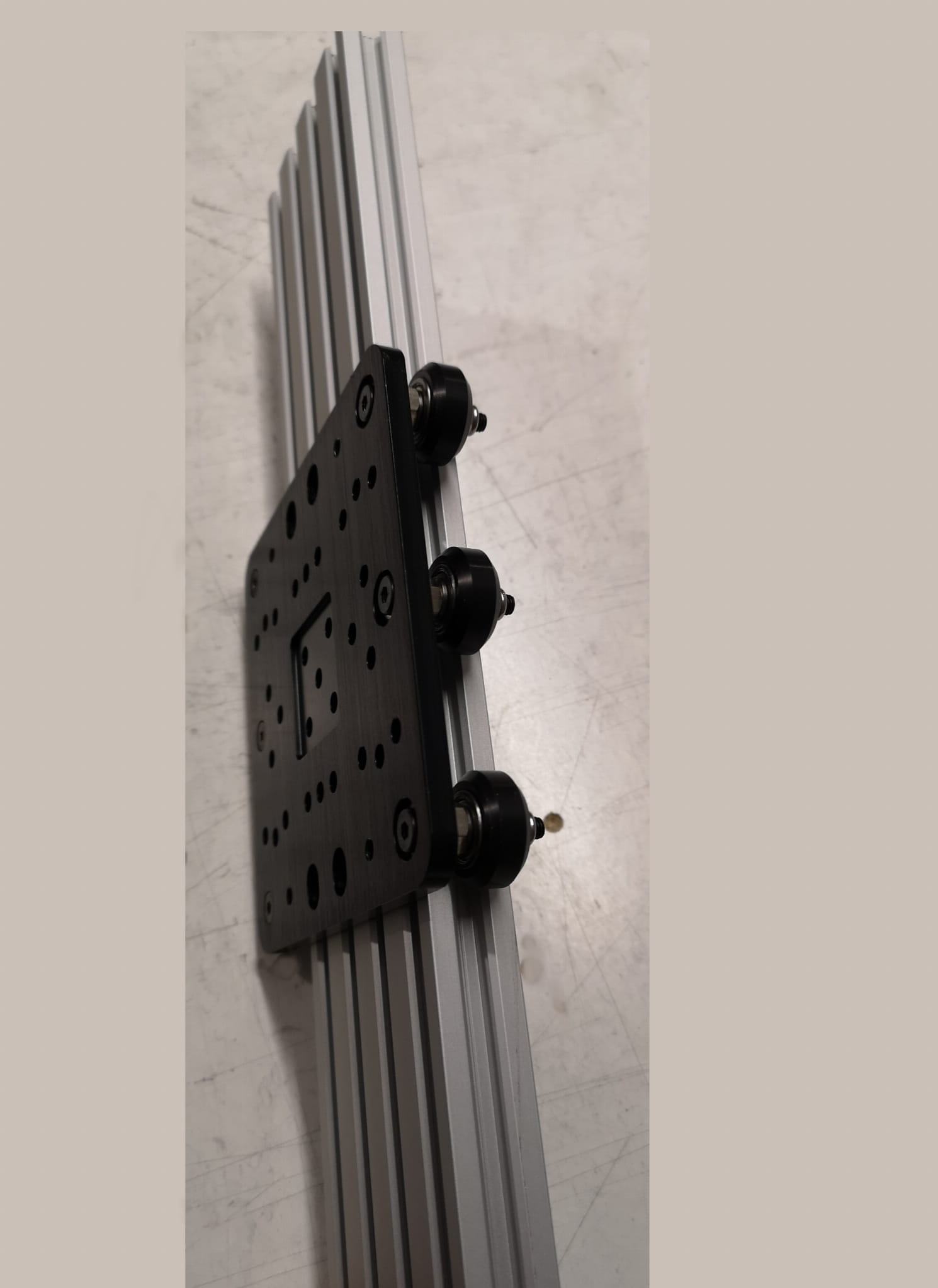

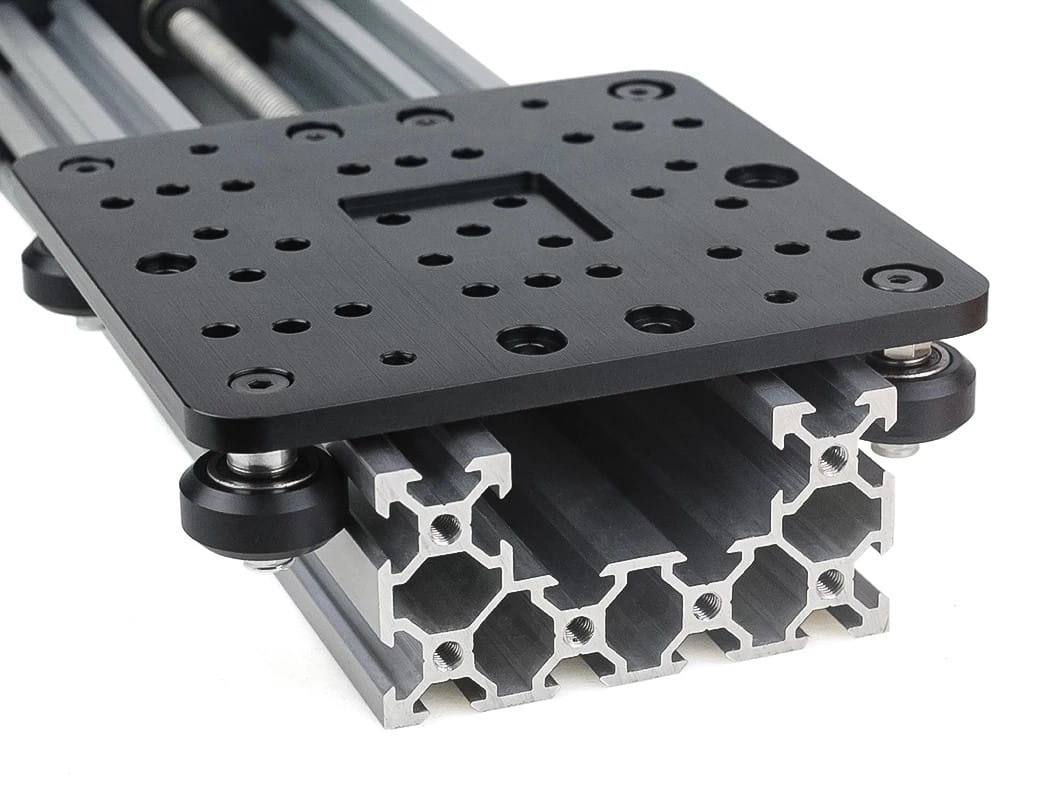

• wózek pasujący do profili V-SLOT 2080 oraz 4080 (C-BEAM) - konstruuje się je przy użyciu od 4 do 6 rolek V Derlin lub Xtreme (zdj. obok)

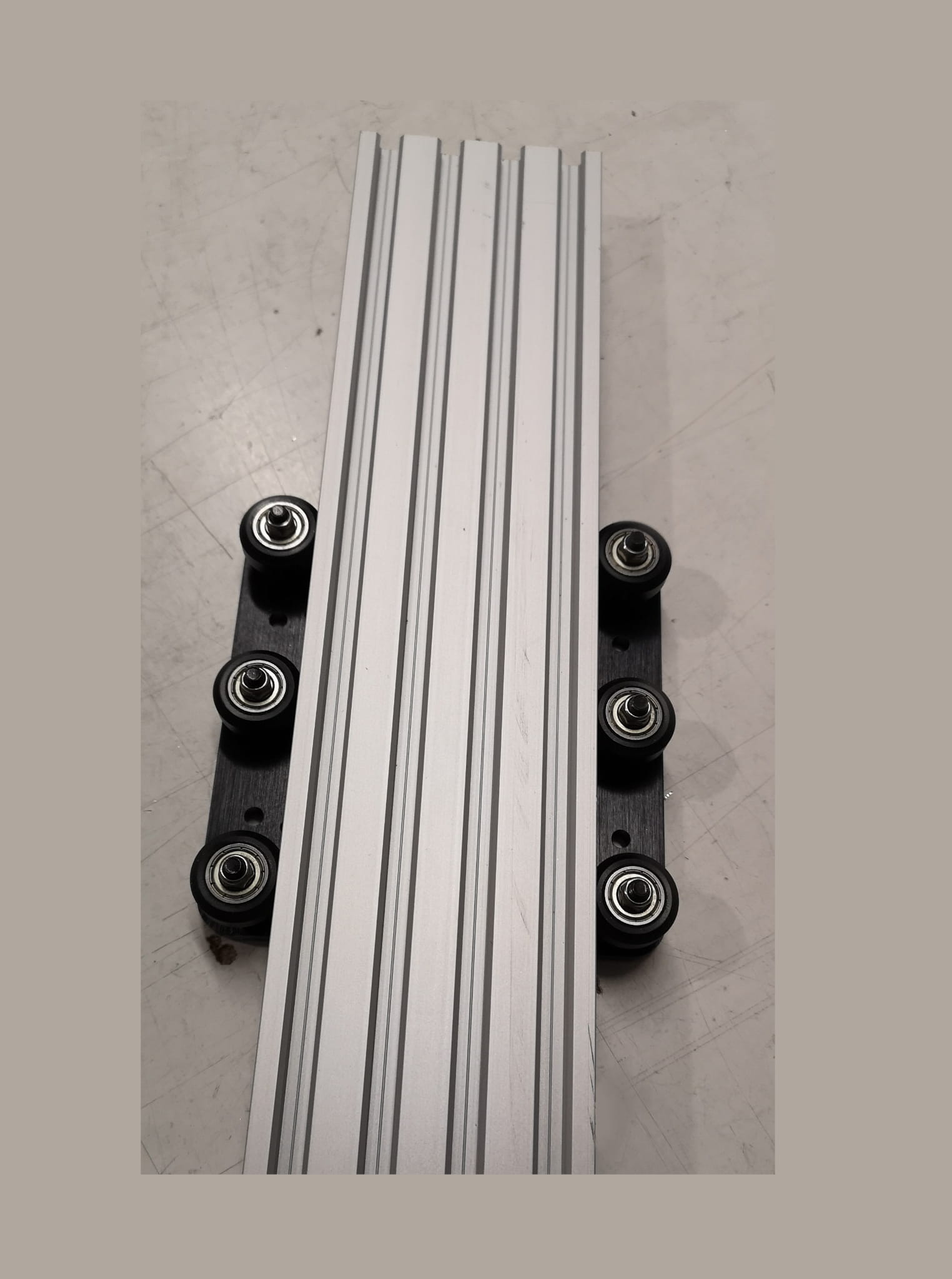

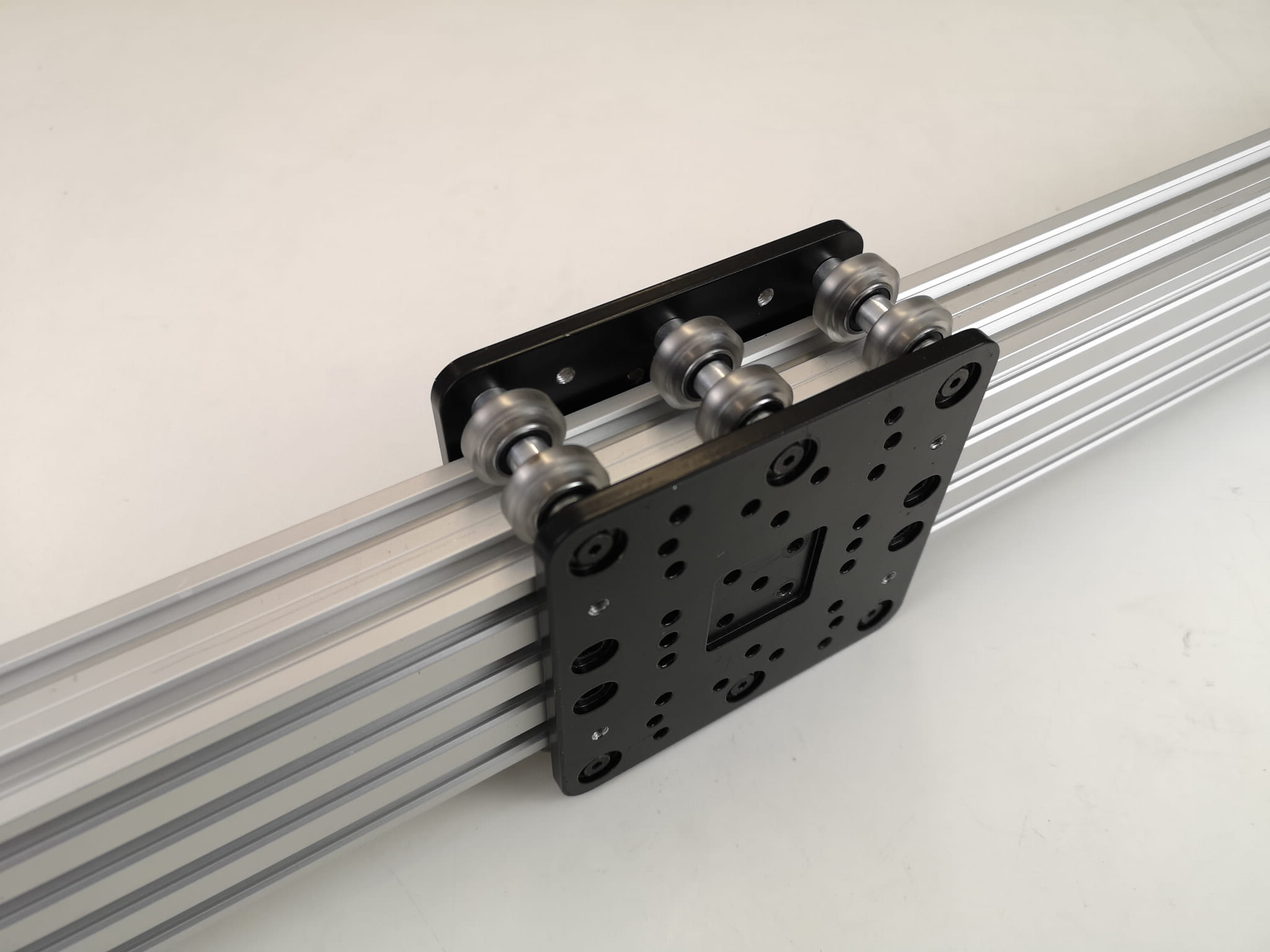

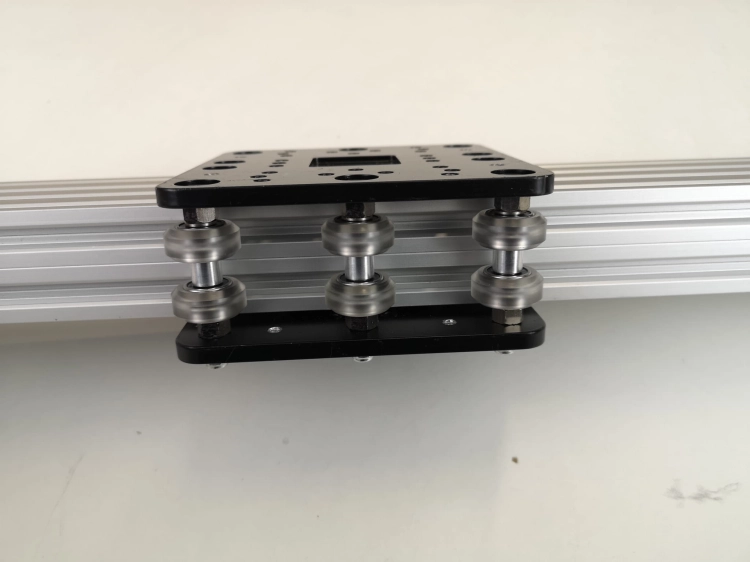

• wózek pasujący do profili V-SLOT 4080 (C-BEAM) - do ich budowy używa się dwóch płyt XL przymocowanych do siebie równolegle za pomocą od 8 do 12 rolek

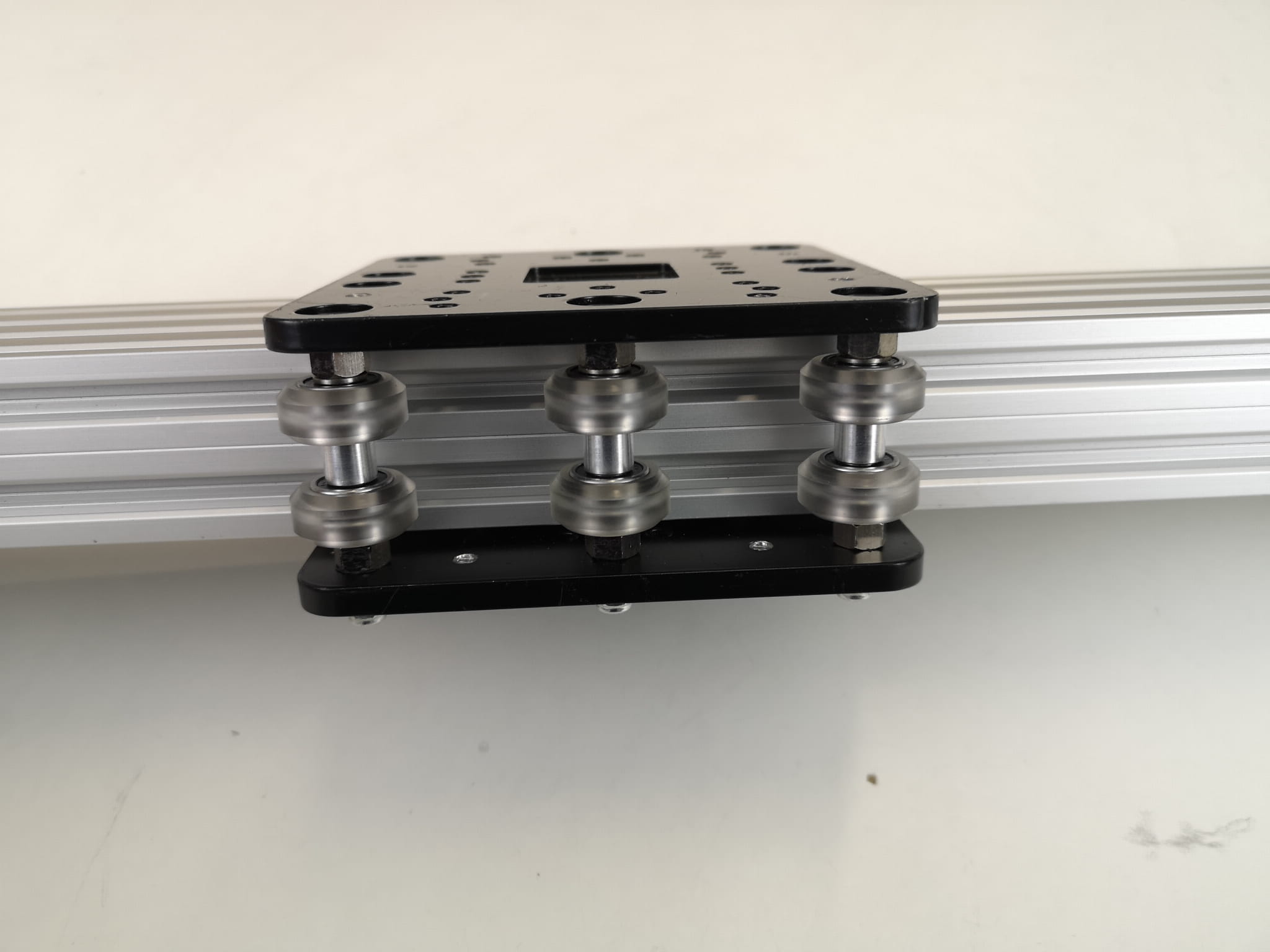

✔️ Połączenie dwóch płyt oraz od 8 do 12 rolek V Derlin lub Xtreme pozwala na budowę bardzo mocnego wózka liniowego, który  idealnie otacza profil V-SLOT 4080 (C-BEAM), co pozwala na montaż dodatkowych elementów z obydwóch stron profilu, bez konieczności montowania dwóch osobnych wózków

✔️ dwa rzędy rolek V Derlin lub Xtreme poruszających się po zewnętrznej szynie liniowej profilu V-SLOT C-beam, których docisk dodatkowo można regulować, gwarantują stabilną i dokładna pracę wózka

✔️ dodatkowym atutem jest możliwość uzyskania połączenia krzyżowe poprzez złączenie ze sobą dwóch takich wózków

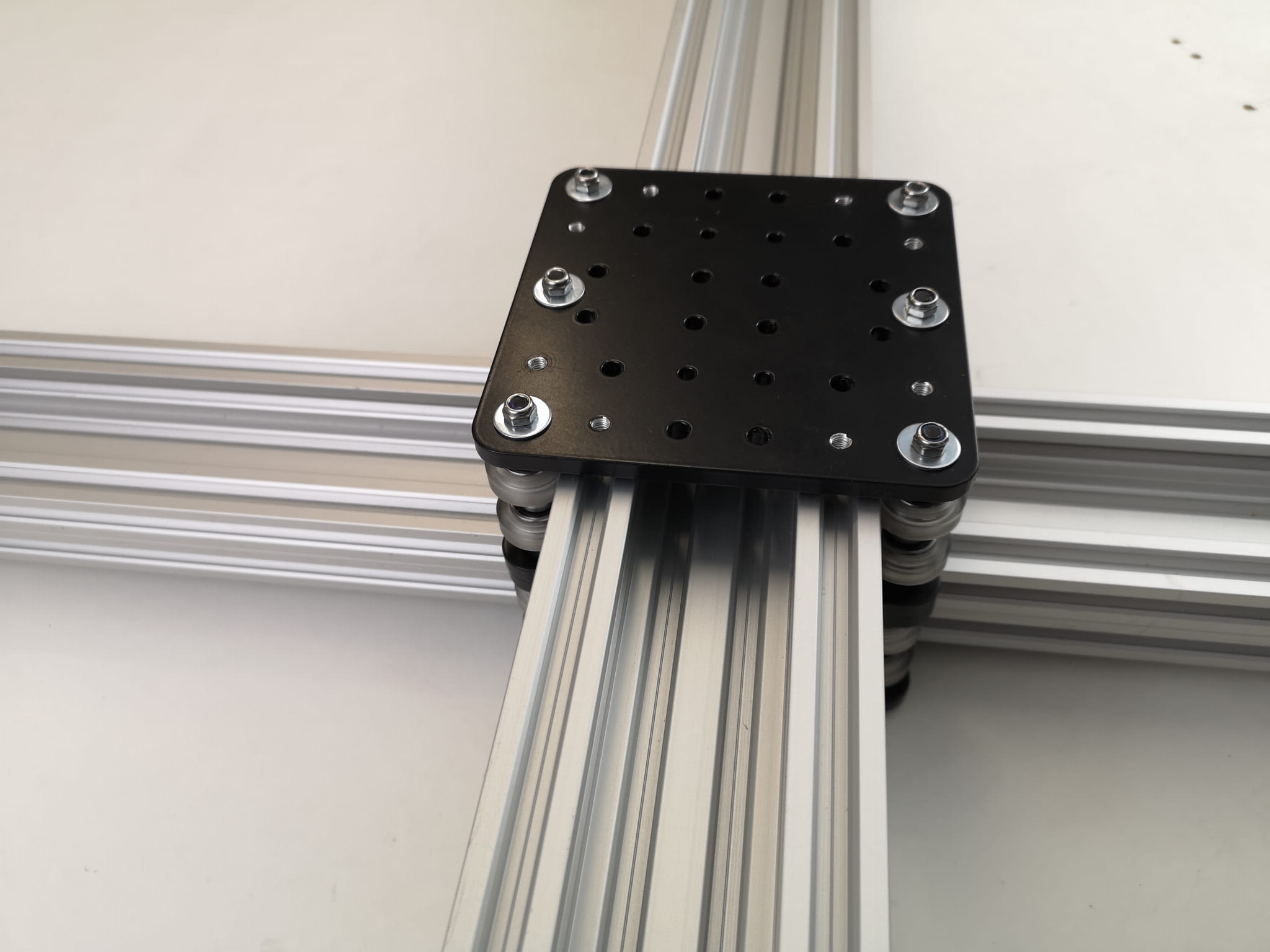

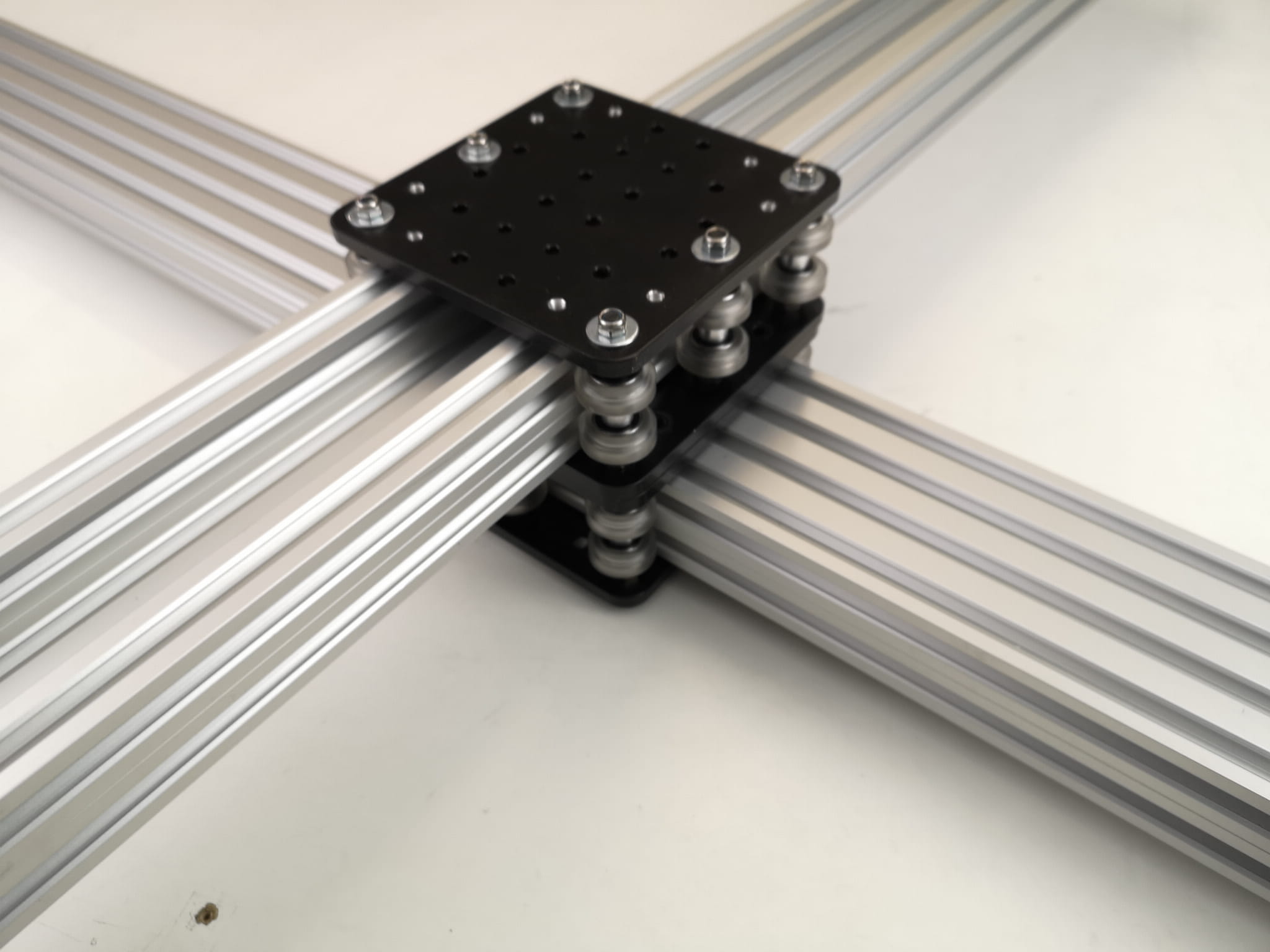

✅ POŁĄCZENIE KRZYŻOWE

✔️ Połączenie krzyżowe uzyskane poprzez złączenie ze sobą dwóch wózków pozwala na zbudowanie solidnej i wytrzymałej konstrukcji w której dwa profile C-BEAM mogą się poruszać równolegle do siebie w niezależnych torach ruchu

✔️ Mechanizm ten wykorzystywany jest m.in. w:

• budowaniu osi drukarek 3D

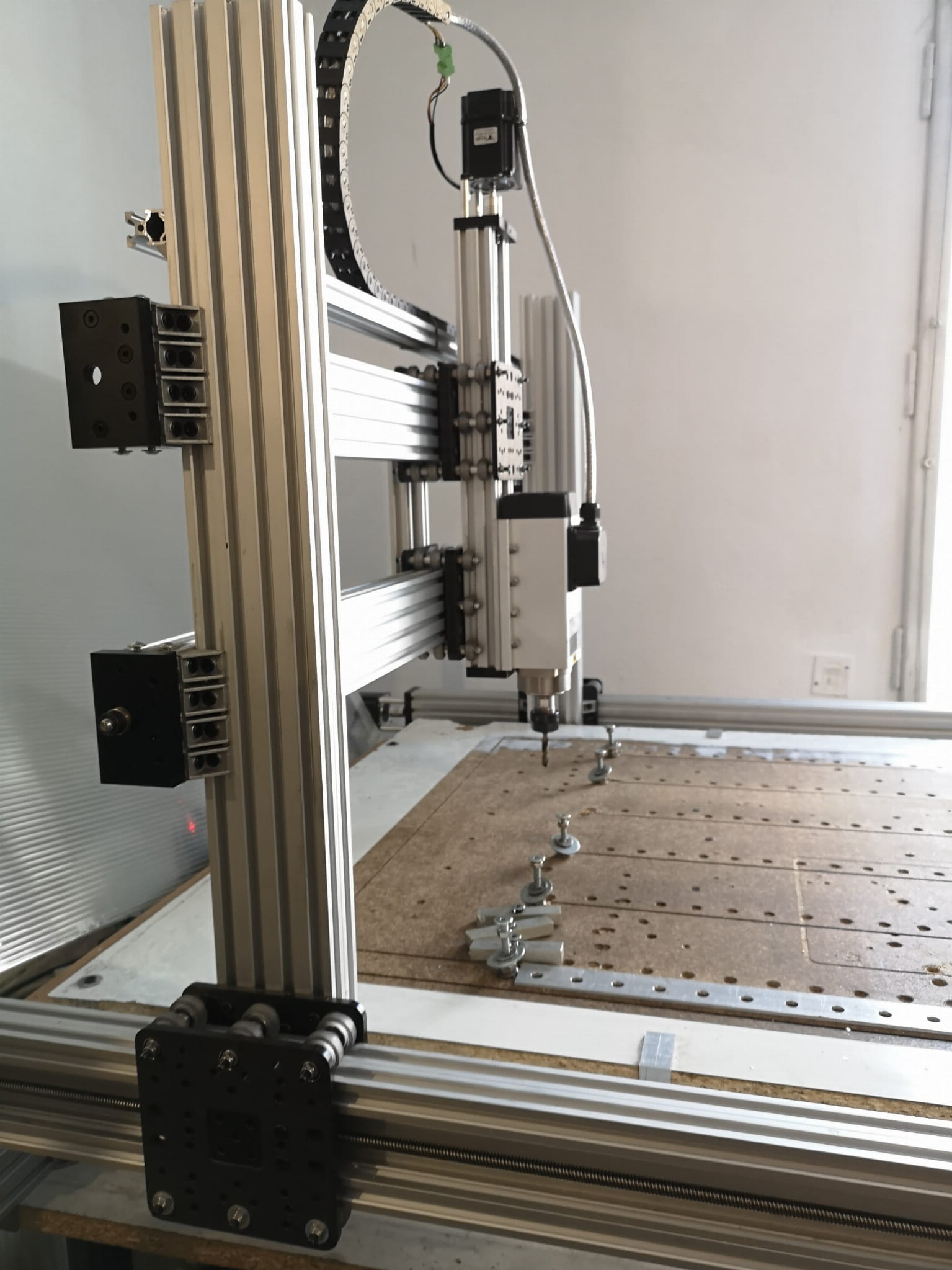

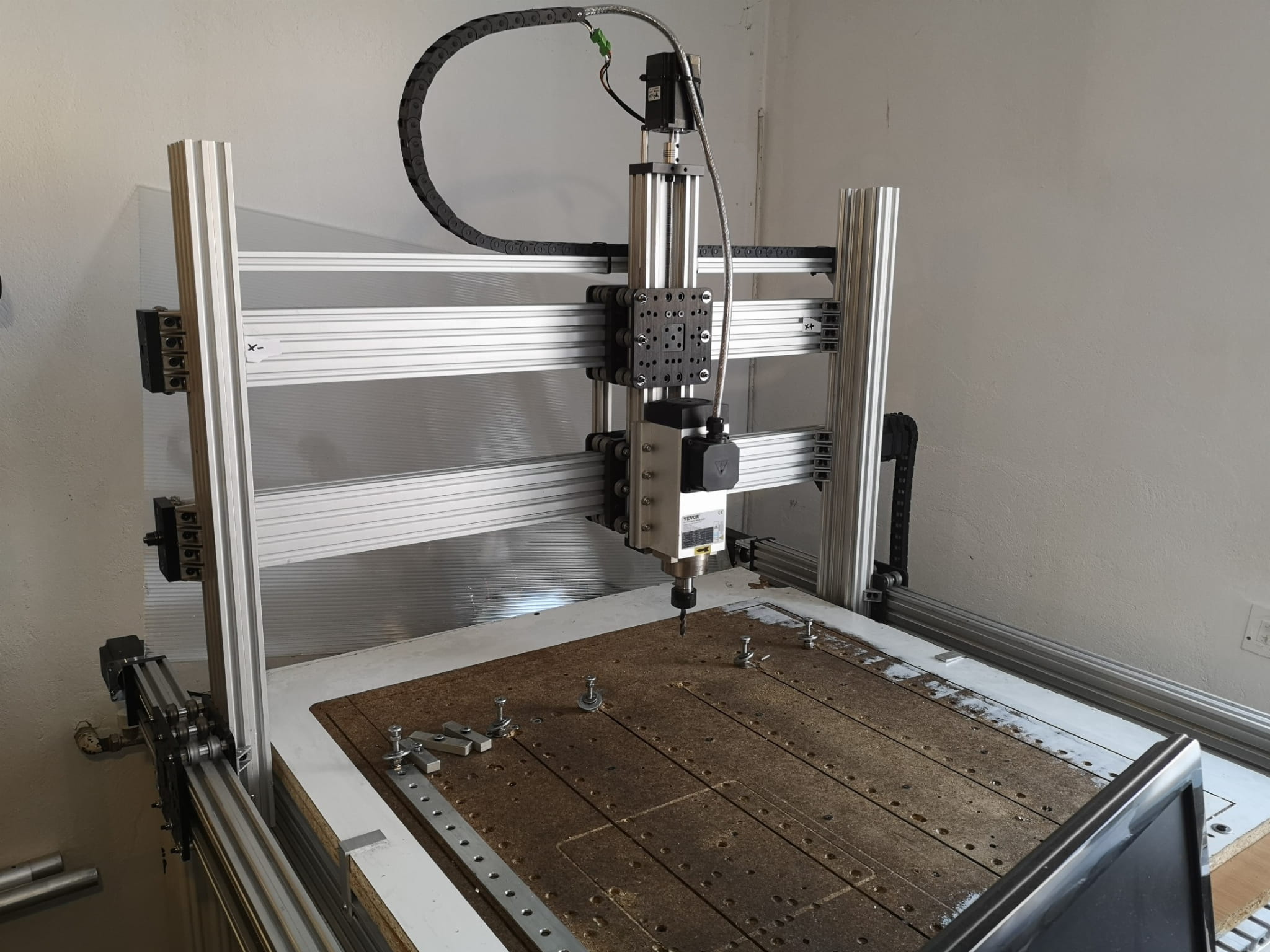

• budowaniu osi CNC
• konstrukcjach V-SLOT
• rozbudowie maszyn

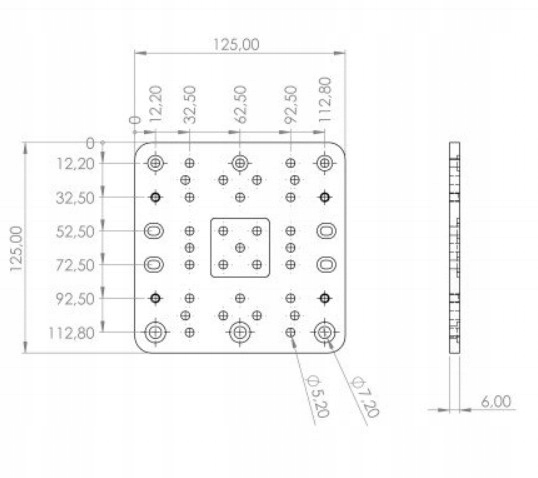

• Długość - 125 mm
• Szerokość - 125 mm
• Grubość - 6 mm
• Waga - 225 g

▶️ SPECYFIKACJA:

• Materiał: aluminium
• Wykończenie: anodowanie
• Kolor: czarny
• Stan: nowy

OFERTA DOTYCZY 1 SZT. PŁYTKI MONTAŻOWEJ

✅ Nasza firma zajmuje się budową maszyn i urządzeń, dlatego w naszej ofercie znajdziecie Państwo w wyłącznie produkty wysokiej jakości, które sami stosujemy ;]

✅ Na pozostałych naszych aukcjach znajdziecie Państwo między innymi:

• części potrzebne do złożenia kompletnego wózka (rolki, dystanse, mimośrody, śruby, podkłatki itd.)
• różne rodzaje gotowych wózków liniowych m.in. zbudowanych z płytek XL
• profile V-SLOT
• i wiele, wiele innych części do maszyn CNC oraz drukarek 3D
