Planer do Drewna Wersja V2 WZMOCNIONA

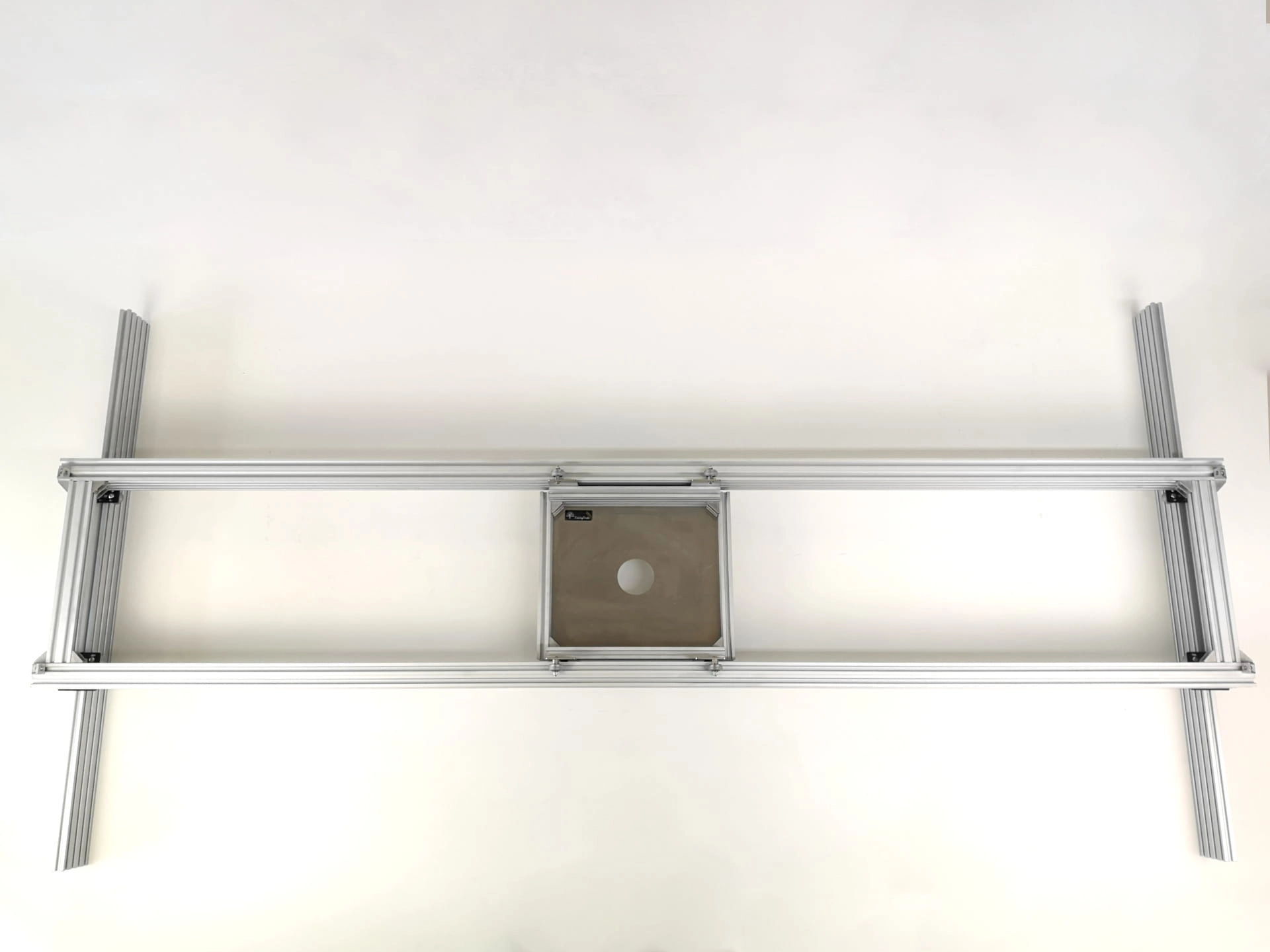

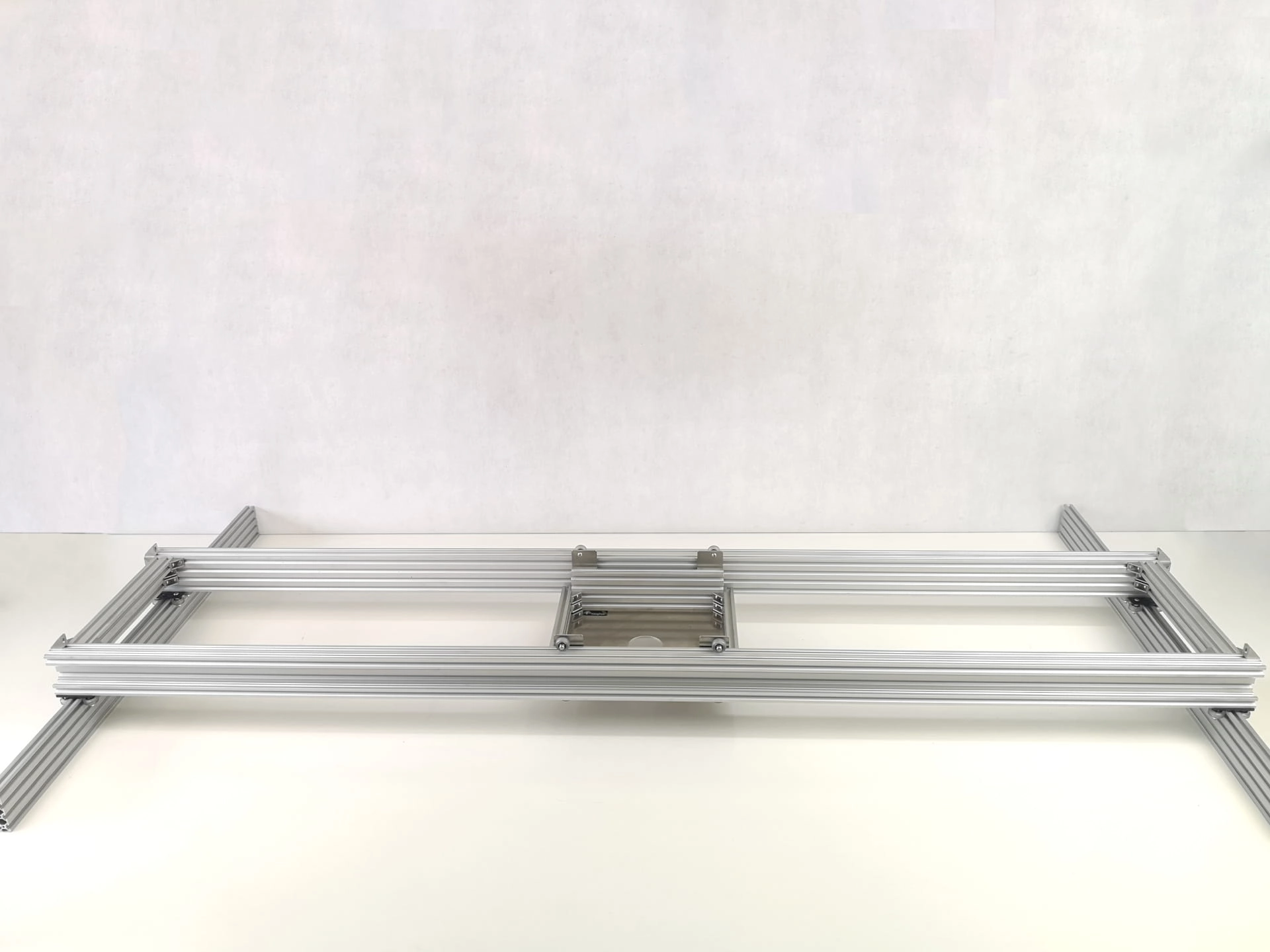

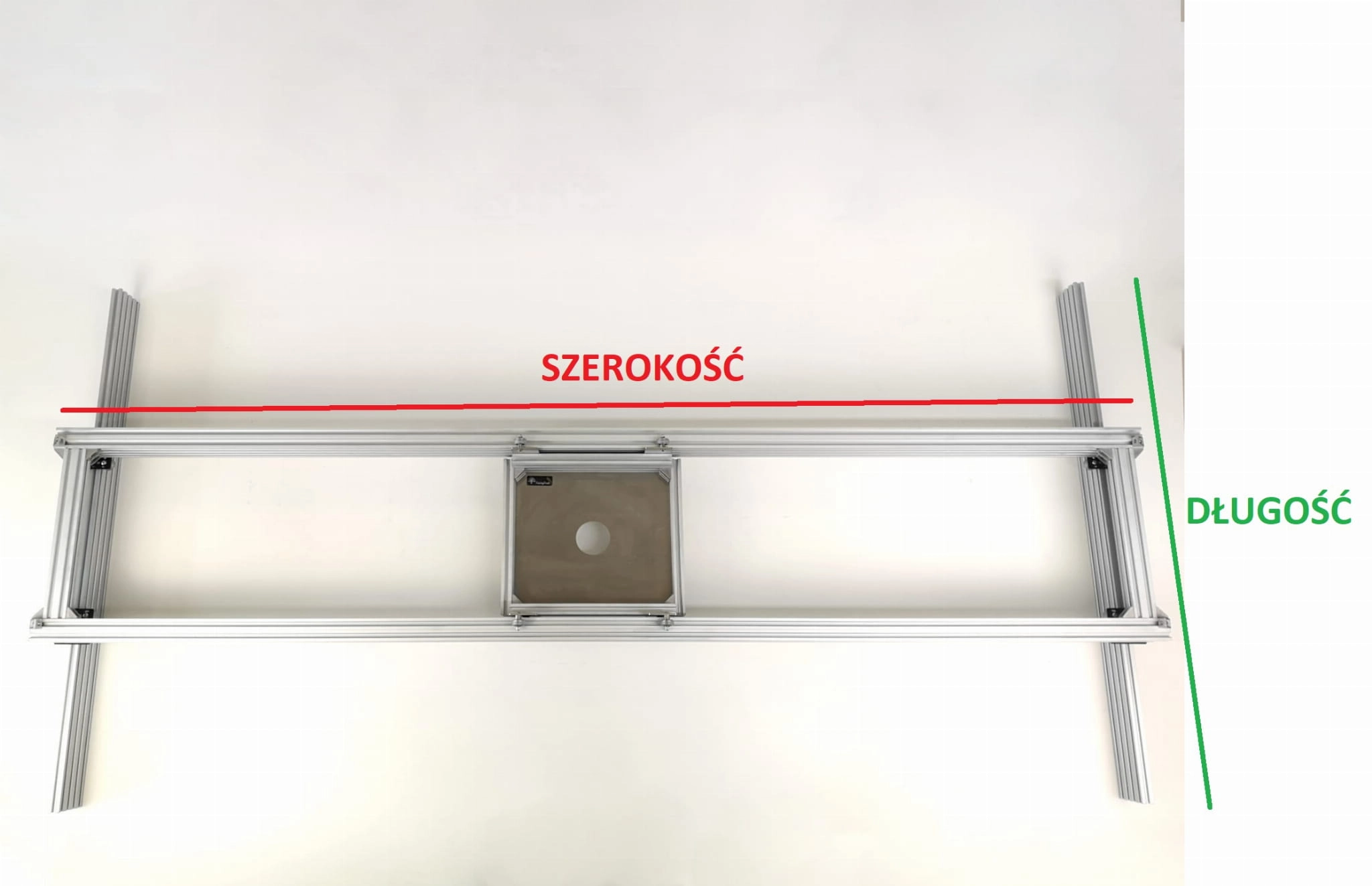

Szanowni Państwo, proszę zwrócić uwagę, iż w opisie szerokością nazywamy wymiar górnej belki, po której porusza się wózek tj. na zdjęciu od lewej do prawej. Natomiast długością nazywamy dolną belkę.

Spis treści:

1. Ogólny opis i zastosowanie
2. Regulacja wysokości
3. Opis zestawu montażowego
4. Opis rączki do wózka na którym montowania jest frezarka

1. Ogólny opis i zastosowanie

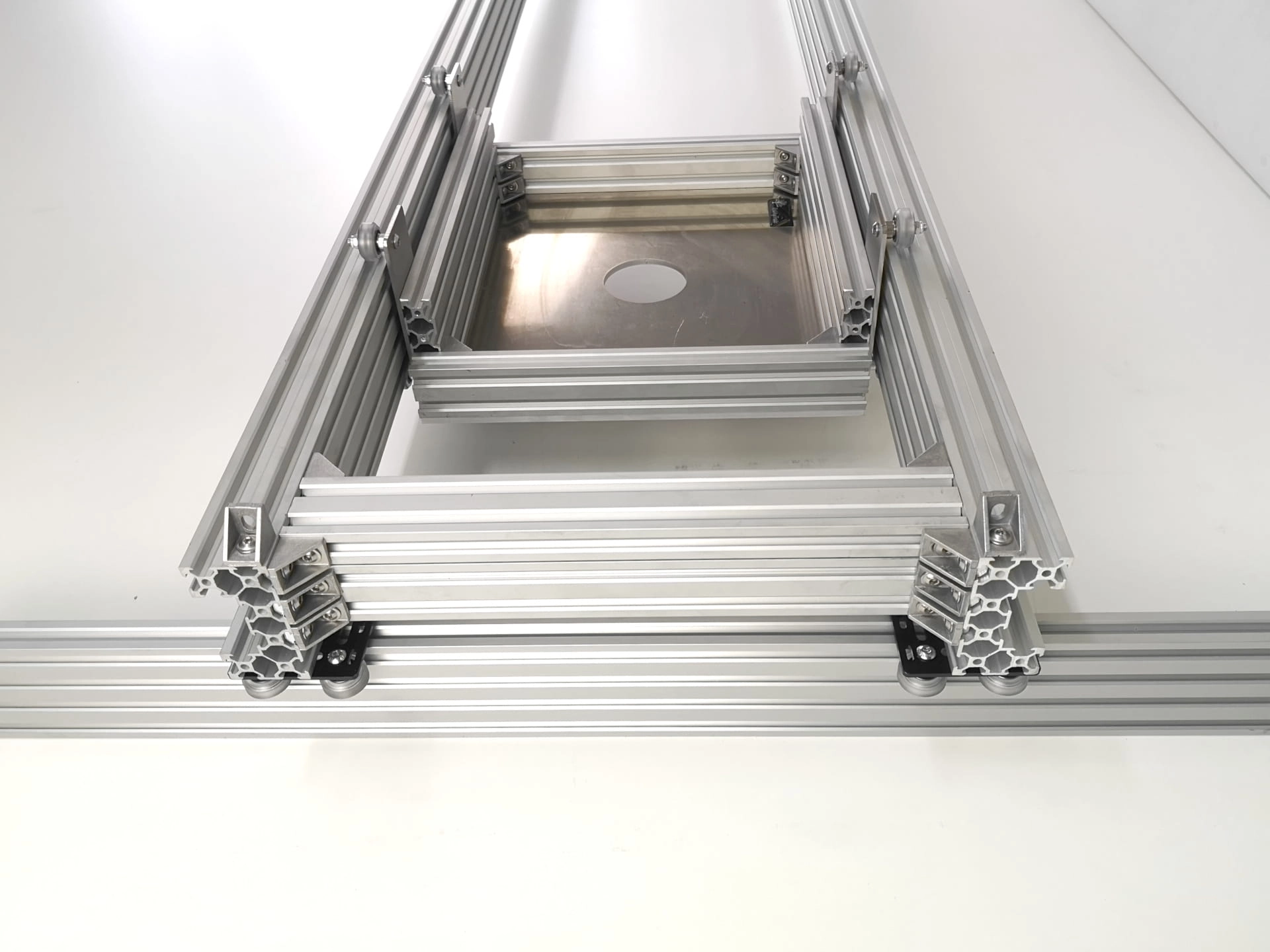

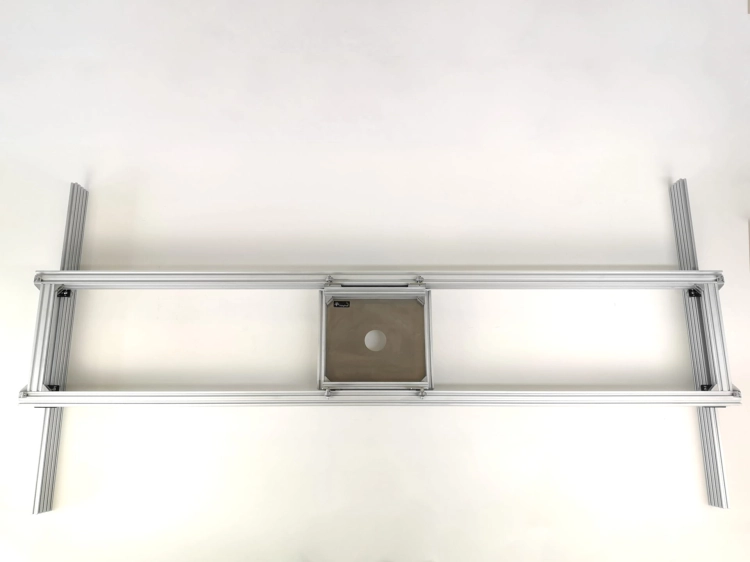

Nasze Planery (prowadnice frezarek) zbudowane są z prowadnic liniowych wykonanych z anodowanych, wzmocnionych, aluminiowych profili konstrukcyjnych służących również do budowy profesjonalnych frezarek CNC i drukarek 3D. Dzięki temu zachowuje bardzo wysoką dokładność obróbki i powtarzalność wykonywanych prac a przy tym są lekkie i bardzo stabilne.

PLANER V2 to WERSJA WZMOCNIONA przystosowana do montażu automatyki, która niebawem pojawi się w naszej ofercie. Dzięki temu zakupiony wcześniej planer będzie można rozbudować o automatykę.

Dzięki profilowi „C” będzie możliwość podpięcia silników oraz napędu wózka, który umożliwi automatyczne planowanie (frezowanie) materiałów bez udziału operatora oraz zatrzymanie urządzenia po zakończonej pracy.

FILM PREZĘTUJĄCY URZĄDZENIE: https://www.youtube.com/watch?v=GK_6kC8hwsg&ab_channel=RWWReWayWood

FILM Z FREZOWANIE DĘBOWEGO PLASTRA: https://www.youtube.com/watch?v=xmC11Sb3N0w&t=16s&ab_channel=MatikStore

FILM Z FREZOWANIA BLATU Z ŻYWICĄ EPOKSYDOWĄ: https://www.youtube.com/watch?v=YCSdcHFsVcI&ab_channel=MatikStore

Bardzo szerokie zastosowanie, między innymi do obróbki drewnianych monolitów, fosztów, plastrów, blatów wykonanych z żywicy epoksydowej itp.

Do każdego zamówionego planera w gratisie montujemy szczotkę przeciwpyłową pod wózek z bardzo miękkiego włosia (została ona wyprodukowana specjalnie na nasze zamówienie), która zapobiega wydostawaniu się nadmiaru kurzu i trocin podczas pracy frezarki. Dodatkowo w znacznym stopniu wspomaga pracę odciągu, zmniejszając powierzchnię, z której odciąg zbiera kurz i trociny.

Główne cechy:

• Profile posiadają rowki 6mm na wzór stołów teowych. Dzięki temu można w nie wsunąć wpusty z gwintem M5

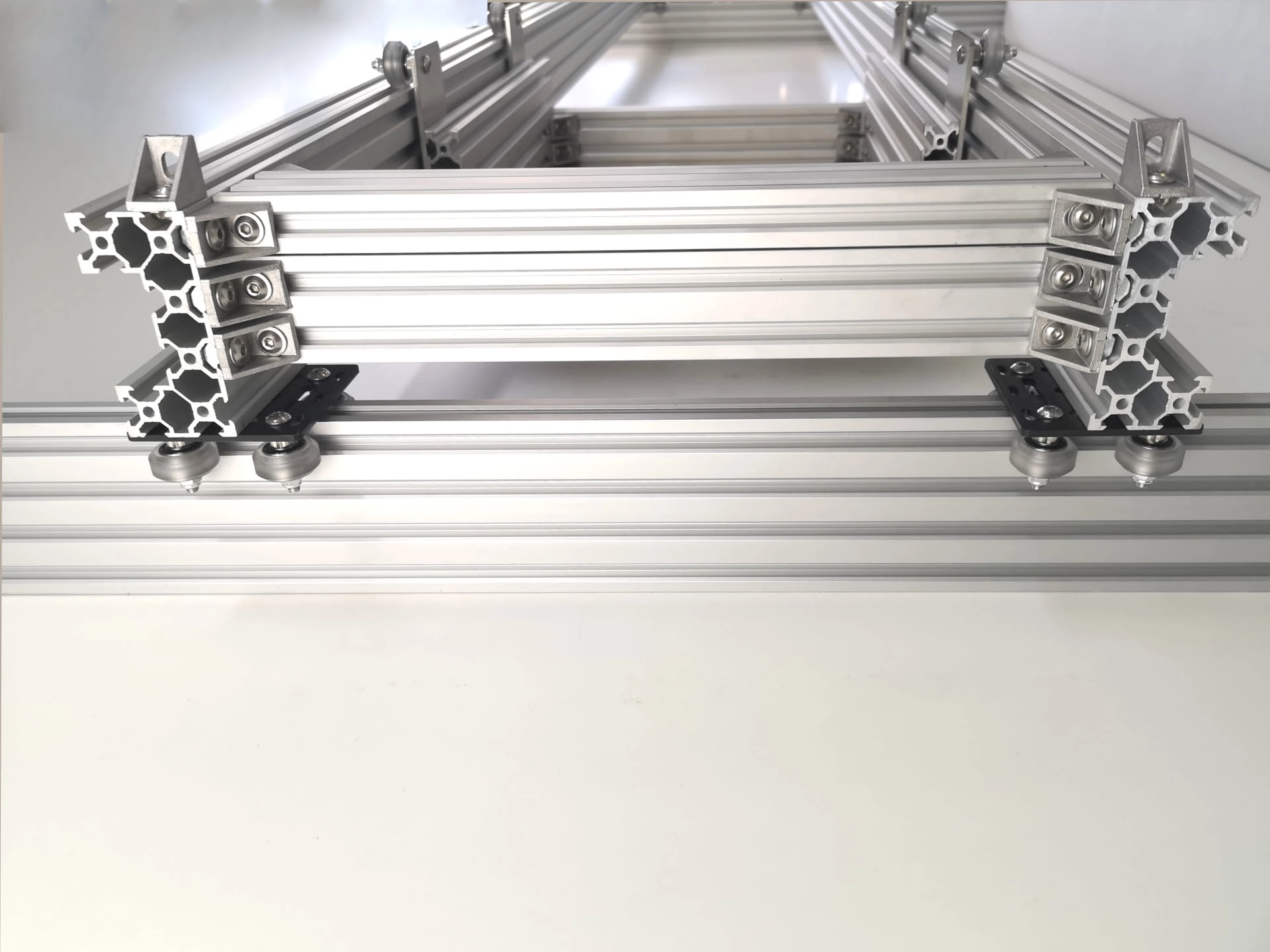

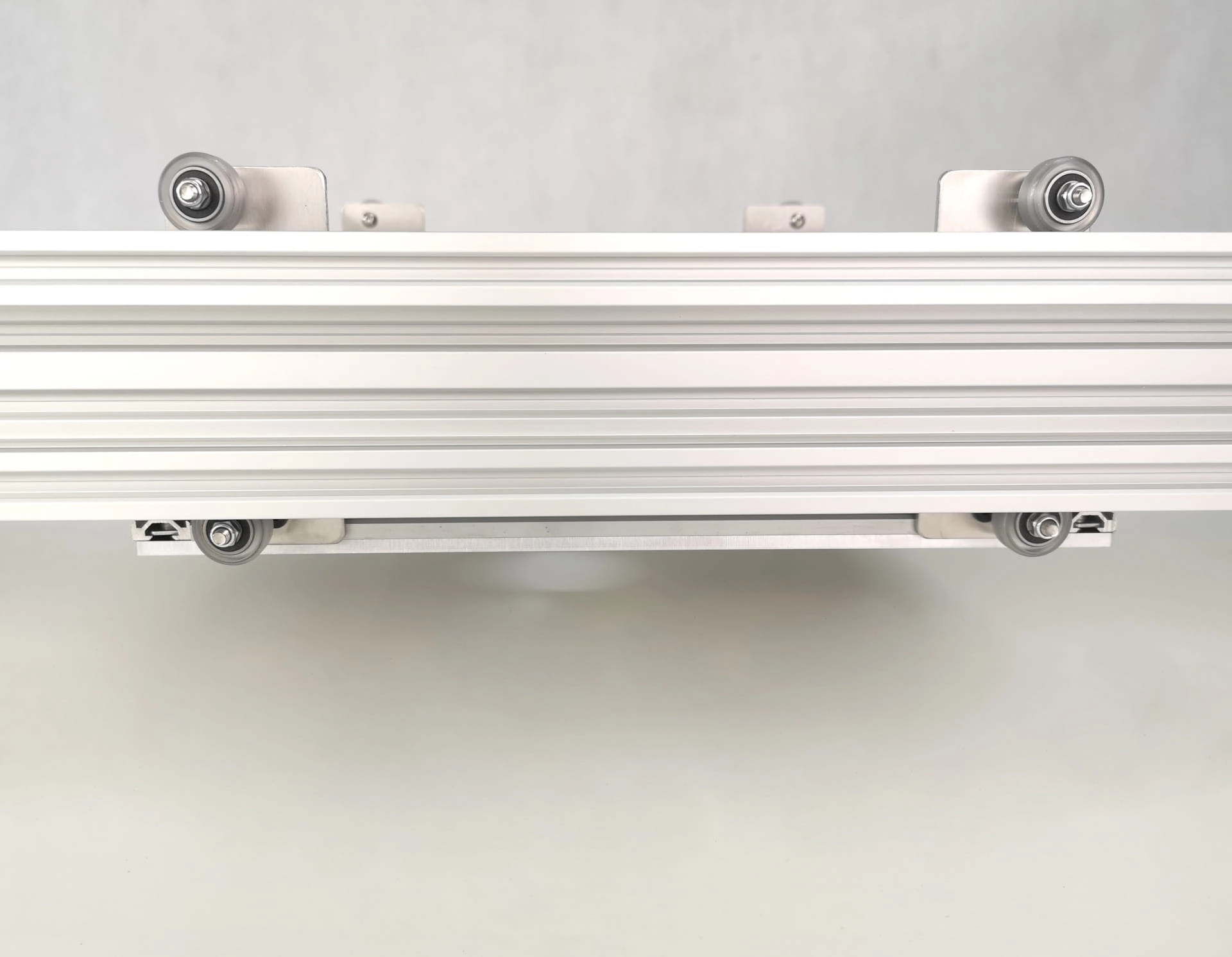

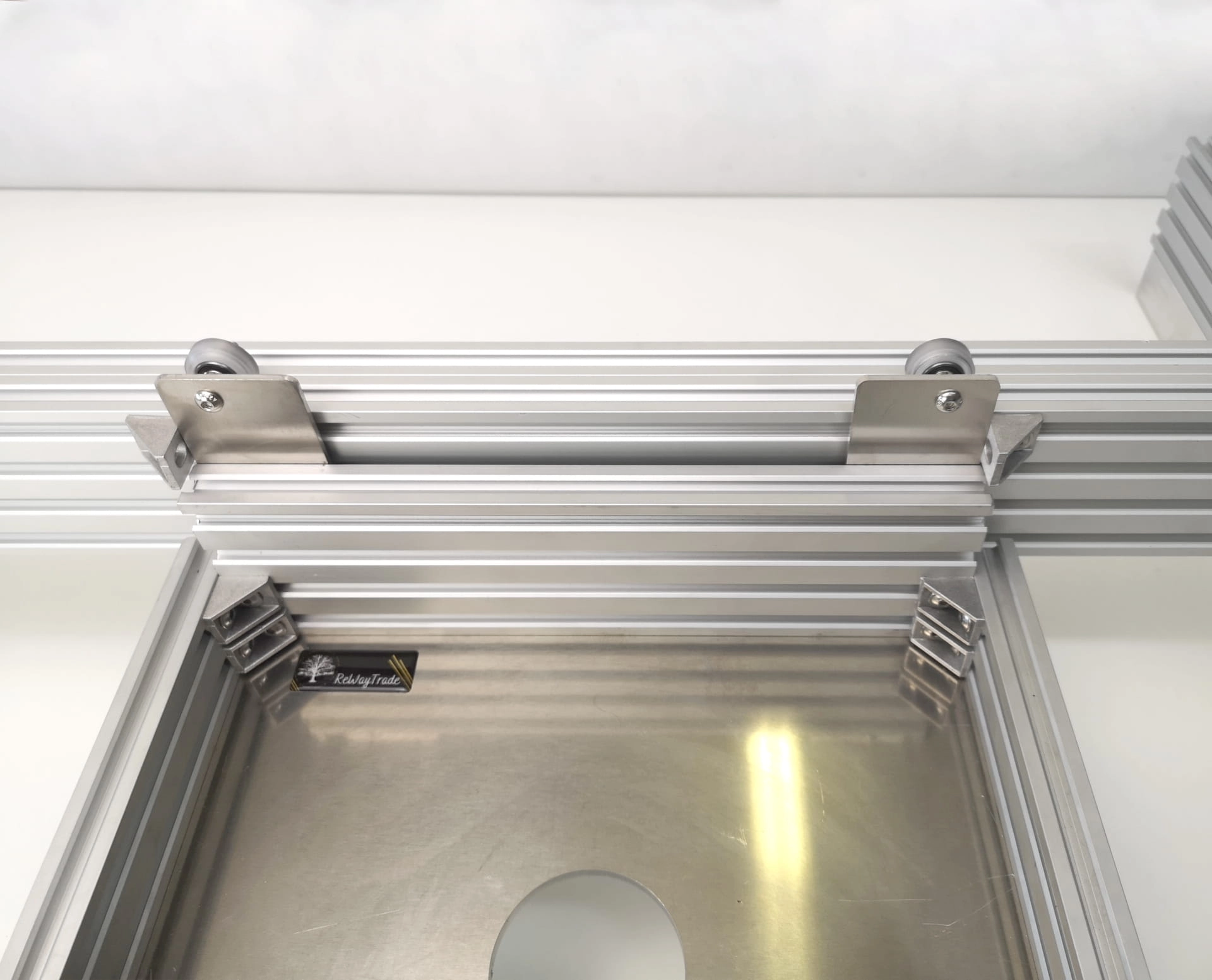

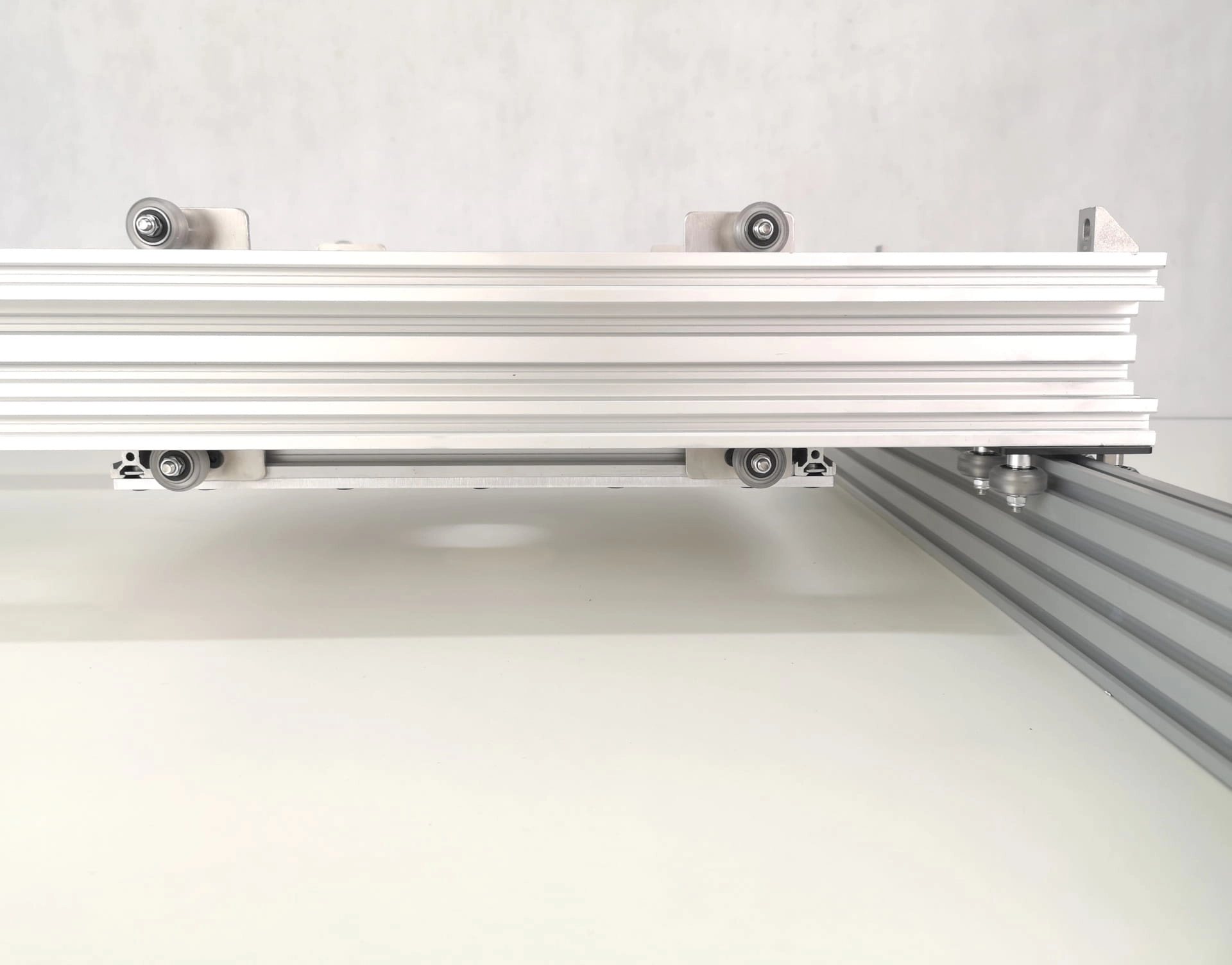

• Szeroki rozstaw rolek wózka, na którym montuje się frezarkę
• Płytę pod frezarkę o grubości 3mm
• Dla uzyskania maksymalnej precyzji frezowania poszczególne elementy mocujące są wycinane laserowo
• Wszystkie rolki montowane na podwójnych, zamkniętych bezobsługowych łożyskach
• Śruby skręcane z użyciem kleju aerobowego, co zapobiega ich luzowaniu.
• Łatwość obróbki materiałów nawet o dużej powierzchni
• Prosta i niezawodna budowa
• Bardzo duża wytrzymałość i lekkość
• Profesjonalny wygląd (idealnie nadaje się do nagrywania materiałów filmowych z wykonywanych prac np. Na Twój kanał youtube)
• Zalecany ciężar frezarki 9kg

Zestaw zawiera:

• Złożony planer gotowy do pracy o wysokości (wystarczy wsunąć dwie prowadnice i gotowe)

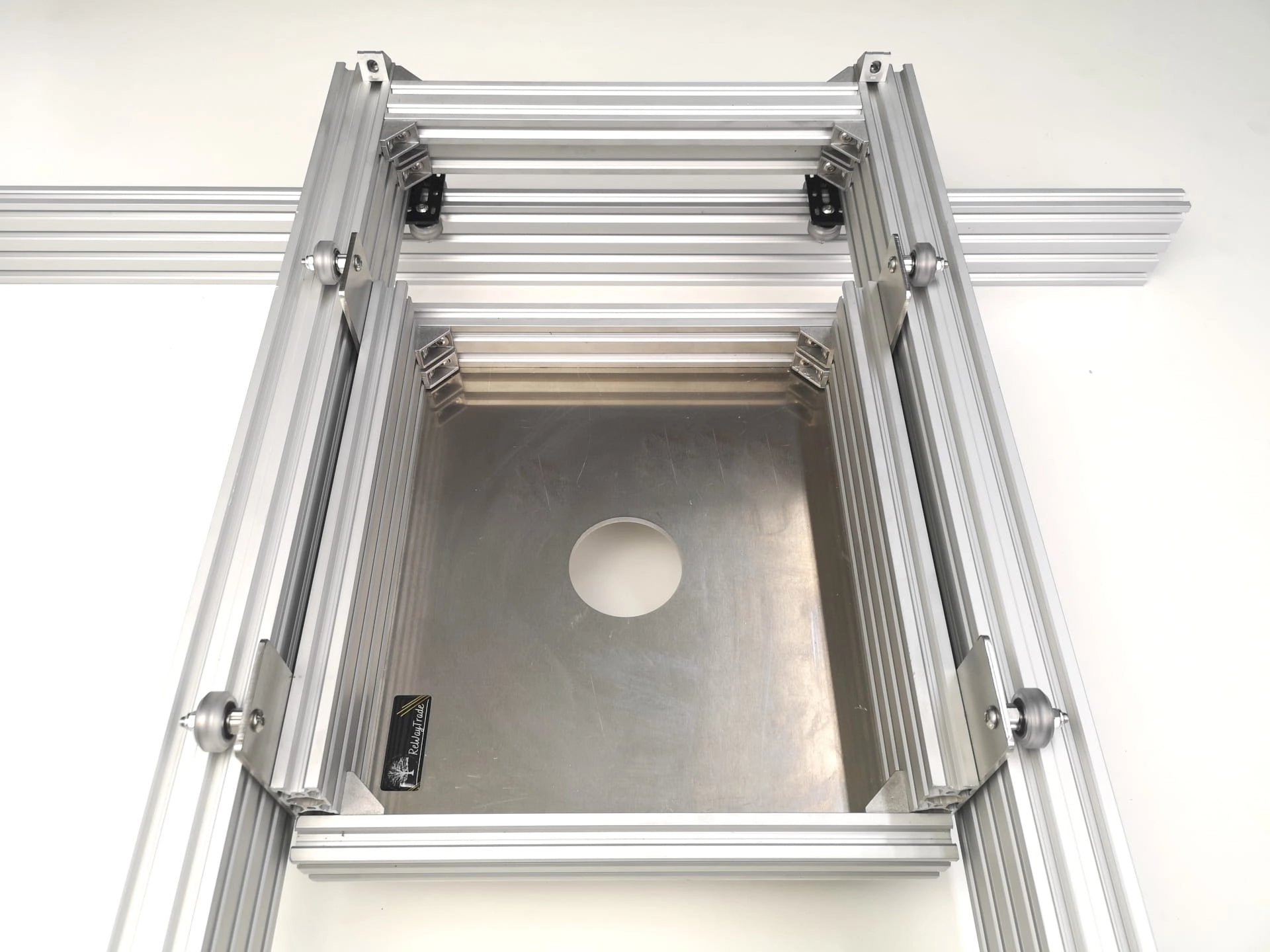

• Płytę pod frezarkę o grubości 5mm z otworem 65mm
• Śrubokręt + klucz płaski nr 8 i 10 - do ewentualnej regulacji
• Hamulce (pozwalają na blokadę prowadnicy frezarki i pracę tylko w jednej płaszczyźnie np. lewo, prawo lub przód i tył)

Zestaw nie zawiera:

• Podstawy pod całą prowadnicę - wystarczy dociąć płytę np. MDF do rozmiaru planera

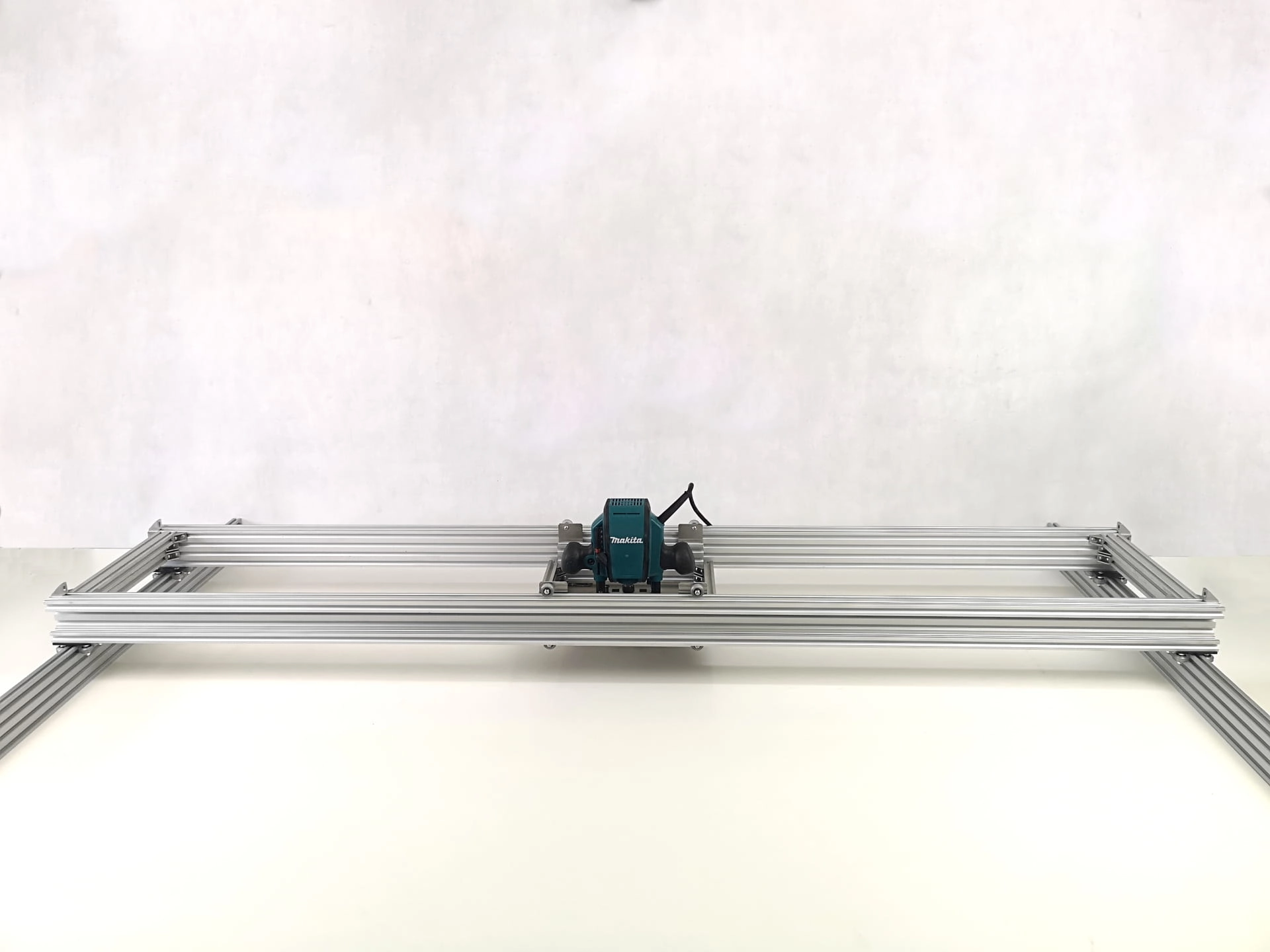

• Frezarki widocznej na zdjęciach

Ważne: Podana szerokość oraz długość są wymiarami całkowitymi planera ( wymiary robocze są zawsze mniejsze o 50cm np. Planer 200x250 ma powierzchnię roboczą 150x200cm - powierzchnię roboczą przyjęliśmy bez ręcznego przesuwania materiału. Natomiast z ręcznym przesuwaniem materiału szerokość robocza zwiększy się o dodatkowe 20cm więc będzie ok. 220cm, natomiast długość robocza jest praktycznie nieograniczona, ponieważ po długości można przesuwać materiał pod planerem bez ograniczeń).

Montaż frezarki należy przeprowadzić we własnym zakresie, gdyż nie jesteśmy w stanie wykonać na tyle uniwersalnych otworów aby pasowały do wszystkich modeli dostępnych na rynku.

Dzięki prowadnicy nie tylko zyskasz możliwość obróbki materiałów o dużej powierzchni, lecz również zyskasz nowe zlecenia rozszerzając swoją ofertę o planowanie wielkogabarytowe.

Zestaw jest szybki w montażu i demontażu! Zaledwie kilka minut wystarczy, aby złożyć planer i schować go w magazynie lub samochodzie.

Dzięki zastosowaniu planera można obrabiać wielkogabarytowe elementy uzyskując gładką powierzchnię, którą wystarczy później lekko przeszlifować.

Kupując nasz planer decydujesz się na pewne i niezawodne rozwiązanie, możliwość obróbki dużych gabarytów, co jest nie do wykonania w innym systemie budowy.

Długość do 300cm (potrzebujecie Państwo dłuższy planer? nie ma problemu :) prosimy o kontakt email lub tel. ) Dodatkowo przy ręcznym przesuwaniu materiału długość jest praktycznie nieograniczona.

Spis terści:

1. Ogólny opis i zastosowanie
2. Regulacja wysokości
3. Opis zestawu montażowego
4. Opis rączki do wózka na którym montowania jest frezarka

1. Ogólny opis i zastosowanie

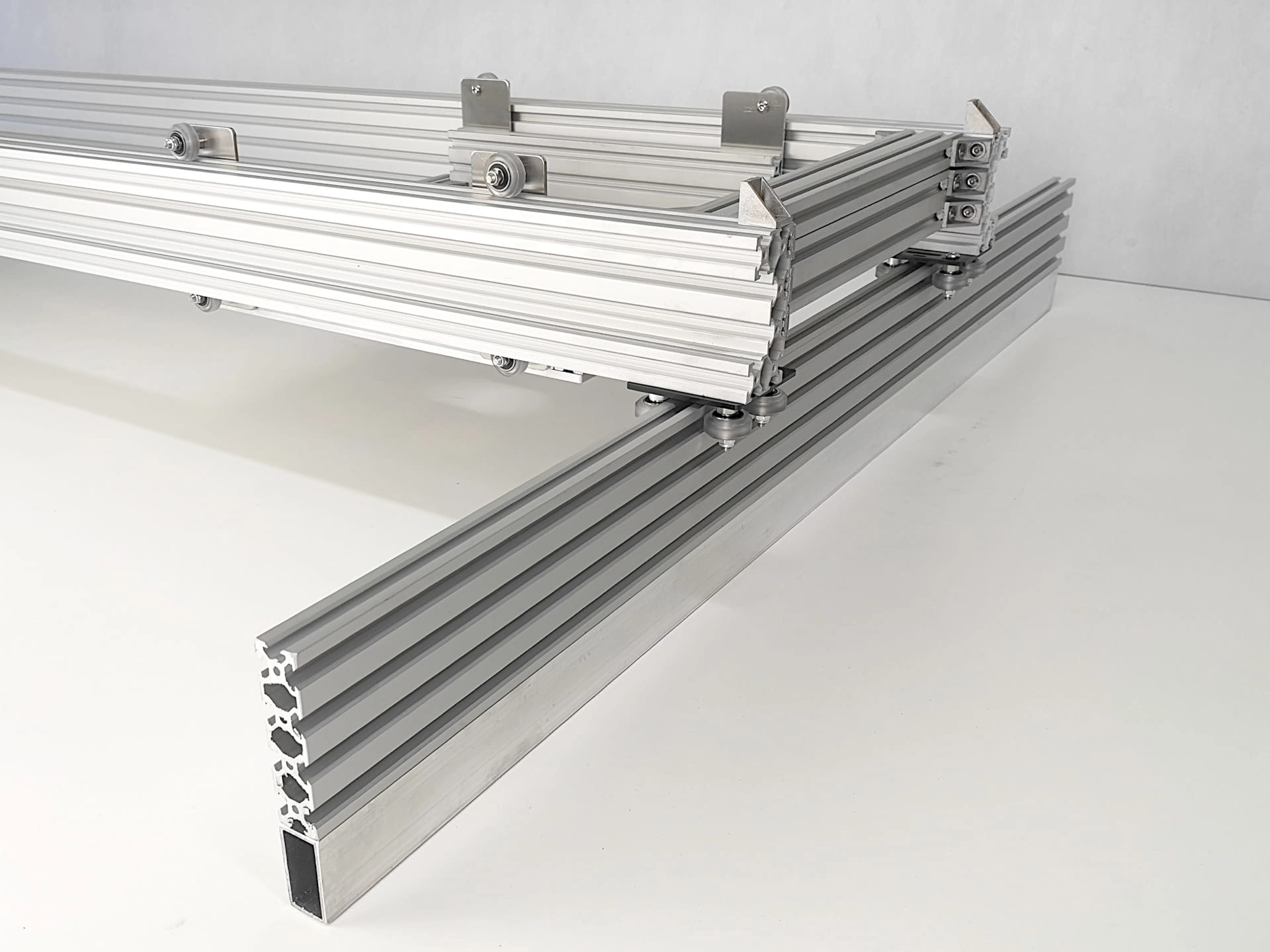

Planer V2 wersja wzmocniona, przystosowania do montażu automatyki. Górna belka (po której jeździ wózek z frezarką) jest wykonana z wzmocnionych profili 40x80mm typu C-Beam. Max. szerokość to 250cm.  Polecana do dużych frezarek.

Długość do 300cm (potrzebujecie Państwo dłuższy planer? nie ma problemu :) prosimy o kontakt email lub tel. ) Dodatkowo przy ręcznym przesuwaniu materiału długość jest praktycznie nieograniczona.

Ważne: Podana szerokość oraz długość są wymiarami całkowitymi planera ( wymiary robocze są zawsze mniejsze o 50cm np. Planer 200x250 ma powierzchnię roboczą 150x200cm - powierzchnię roboczą przyjęliśmy bez ręcznego przesuwania materiału. Natomiast z ręcznym przesuwaniem materiału szerokość robocza będzie ok. 120cm, natomiast długość robocza jest nieograniczona).

Całość wykonana z aluminiowych, anodowanych profili konstrukcyjnych.

FILM PREZĘTUJĄCY URZĄDZENIE: https://www.youtube.com/watch?v=GK_6kC8hwsg&ab_channel=RWWReWayWood

FILM Z FREZOWANIE DĘBOWEGO PLASTRA: https://www.youtube.com/watch?v=xmC11Sb3N0w&t=16s&ab_channel=MatikStore

FILM Z FREZOWANIA BLATU Z ŻYWICĄ EPOKSYDOWĄ: https://www.youtube.com/watch?v=YCSdcHFsVcI&ab_channel=MatikStore

Bardzo szerokie zastosowanie, między innymi do obróbki drewnianych monolitów, fosztów, plastrów, blatów wykonanych z żywicy epoksydowej itp.

Dzięki zastosowaniu wzmocnionych profili konstrukcyjnych typu „C” jest bardzo stabilny, nie drga podczas pracy i nie „siada” pod ciężarem frezarki.

Dodatkowo planer jest przystosowany do montażu automatyki, która niebawem pojawi się w naszej ofercie. Dzięki profilowi „C” będzie możliwość podpięcia silników oraz napędu wózka, który umożliwi automatyczne planowanie (frezowanie) materiałów bez udziału operatora oraz automatyczne zatrzymanie urządzenia po zakończonej pracy.

Główne cechy:

• Możliwość montażu automatyki
• Szeroki rozstaw rolek wózka, na którym montuje się frezarkę
• Płytę pod frezarkę o grubości 5mm
• Dla uzyskania maksymalnej precyzji frezowania poszczególne elementy mocujące są wycinane laserowo
• Wszystkie rolki montowane na podwójnych, zamkniętych bezobsługowych łożyskach
• Śruby skręcane z użyciem kleju aerobowego, co zapobiega ich luzowaniu.
• Łatwość obróbki materiałów nawet o dużej powierzchni
• Prosta i niezawodna budowa
• Bardzo duża wytrzymałość i lekkość
• Profesjonalny wygląd (idealnie nadaje się do nagrywania materiałów filmowych z wykonywanych prac np. Na Twój kanał youtube)

Max. Ciężar frezarki 9kg

Zestaw zawiera:

• Złożony planer gotowy do pracy (wystarczy wsunąć dwie prowadnice i gotowe)
• Płytę pod frezarkę o grubości 5mm z otworem 65mm
• Śrubokręt + klucz płaski nr 8 i 10 - do ewentualnej regulacji
• Hamulce (pozwalają na blokadę prowadnicy frezarki i pracę tylko w jednej płaszczyźnie np. lewo, prawo lub przód i tył)

Zestaw nie zawiera:

• Podstawy pod całą prowadnicę - wystarczy dociąć płytę np. MDF do rozmiaru planera
• Frezarki widocznej na zdjęciach

Montaż frezarki należy przeprowadzić we własnym zakresie, gdyż nie jesteśmy w stanie wykonać na tyle uniwersalnych otworów aby pasowały do wszystkich modeli dostępnych na rynku.

Dzięki prowadnicy nie tylko zyskasz możliwość obróbki materiałów o dużej powierzchni, lecz również możesz zyskać nowe zlecenia rozszerzając swoją ofertę o planowanie wielkogabarytowe.

Zestaw jest szybki w montażu i demontażu!

Zaledwie kilka minut wystarczy, aby złożyć planer i schować go w magazynie lub samochodzie.

Kupując nasz planer decydujesz się na pewne i niezawodne rozwiązanie, możliwość obróbki dużych gabarytów, co jest nie do wykonania w innym systemie budowy.

2. Regulacja wysokości

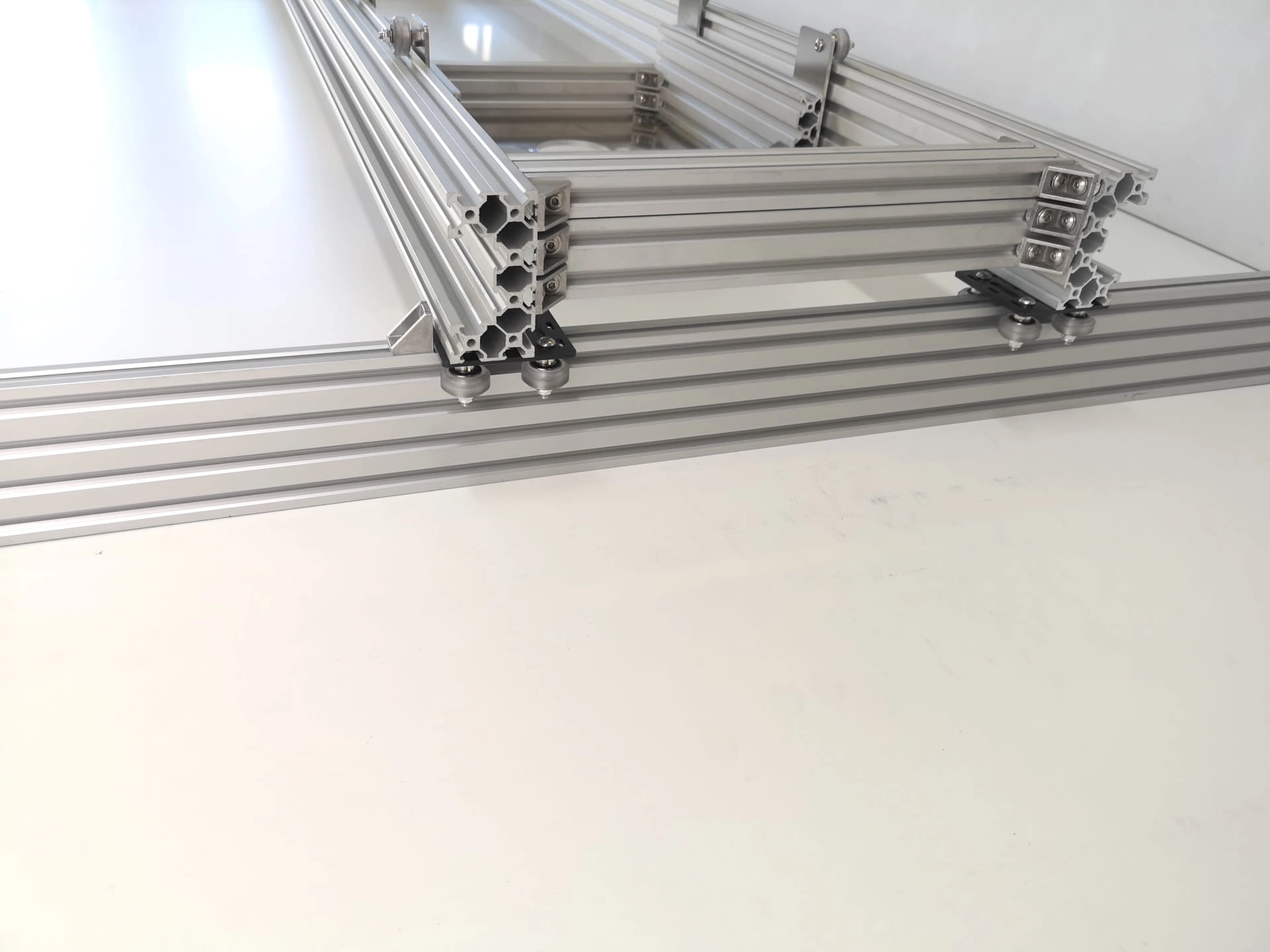

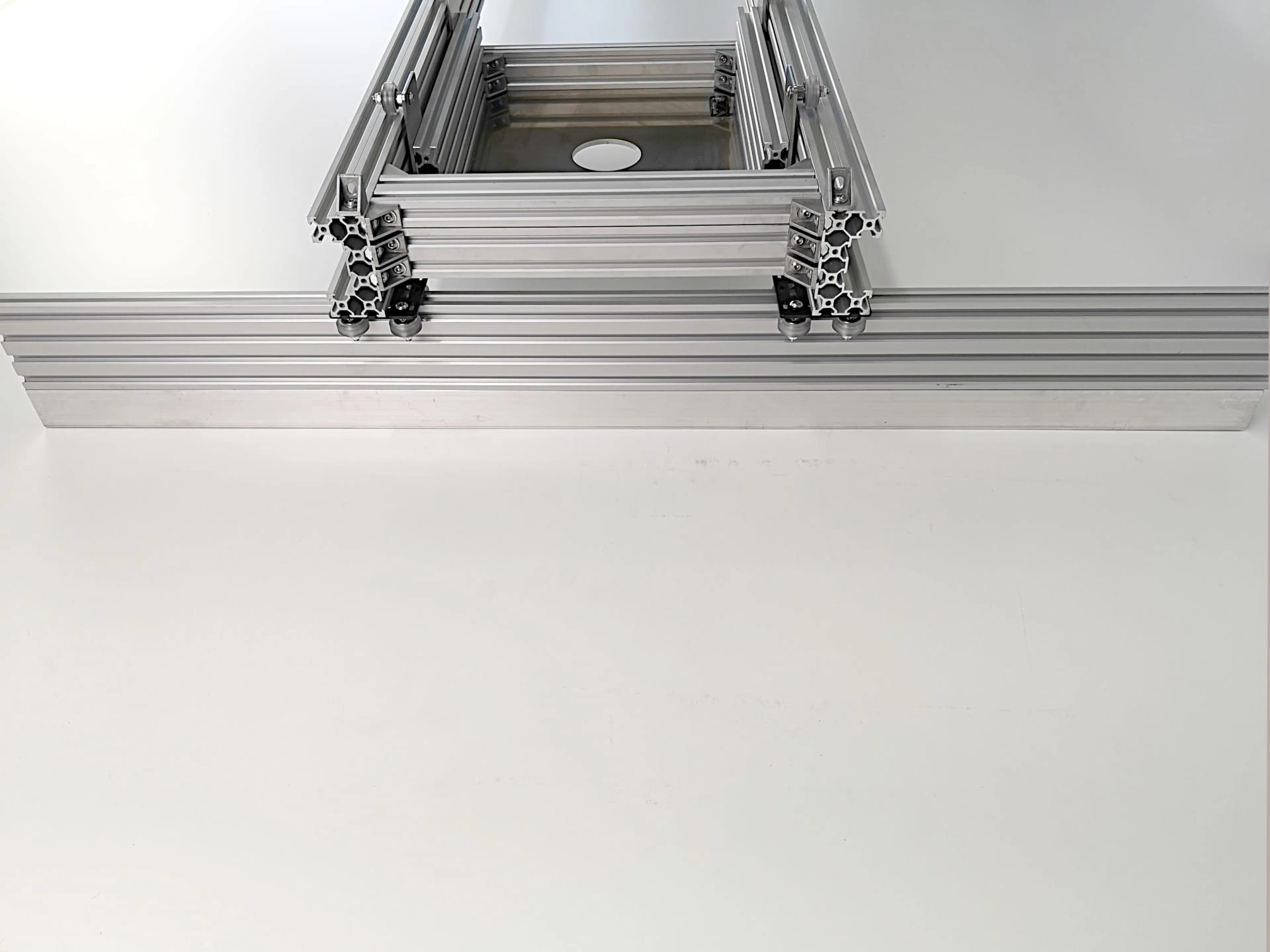

Regulacja wysokości odbywa się poprzez dodawanie lub ujmowanie profili, które są podkładanie pod całą konstrukcje planera.

Przykład 1: planer o wysokości roboczej 6cm nie zawiera profili do regulacji wysokości (wysokość regulujemy za pomocą frezarki, która w zależności od modelu jaki Państwo posiadacie zazwyczaj ma regulację ok. 2,5cm, wiec możemy obrobić materiał w z zakresie ok. 2,5 do 5cm)

Przykład 2: planer o wysokości roboczej 12cm zawiera zestaw profili do regulacji wysokości tj. profil 40x20mm - 2szt + 20x20 2szt. co razem daje 6cm + bazowe profile 6cm - razem 12cm. Dodatkowo  wysokość można regulować bardziej precyzyjnie (np. 1mm) za pomocą frezarki, która w zależności od modelu jaki Państwo posiadacie zazwyczaj ma regulację do 2,5cm.

W praktyce wygląda to następująco: mamy do obróbki blat wysokości 11cm, po pomiarach wstępnych wychodzi, że musimy zebrać 3cm. Profile bazowe po którym porusza się paner po długości mają 6cm, wiec:

1. Podkładamy pod paner profile do regulacji - z jednej strony dwa profile 40x20 + 20x20mm, z drugiej również dwa 40x20 + 20x20mm - takie ustawienie unosi całą konstrukcję o dodatkowe 6cm - razem z profilami bazowym uzyskujemy 12cm wysokości.
2. Następnie korzystamy z regulacji na frezarce i wysuwamy frez o 1cm - w tym momencie powinien on już sięgnąć materiału.
3. Wykonujemy planowanie i po jego zakończeniu ponownie wysuwamy frez o kolejne kilka mm. i znowu planujemy materiał.  Powtarzamy tę czynność aż wykorzystamy maksymalną regulację frezarki tj. ok. 2,5cm.
4. Luzujemy pokrętło od regulacji wysokości na frezarce  - w tym momencie frez się schowa (nie będzie wystawał).
5. Wyciągamy spod planera profile 20x20mm z obu stron - cała konstrukcja obniży się o 2cm
6. Powtarzamy czynność frezowania od punktu nr. 2

Ważne: profile do regulacji wysokości, to zwykłe profile aluminiowe dostępne w każdej hurtowni aluminium.  Jeżeli Państwa frezarka ma mały zakres roboczy tz. jest w stanie wysunąć frez np. tylko o 1,5 cm to wystarczy dokupić w okolicznej hurtowni aluminium profile np. 20x10mm. ( długość dobieracie Państwo zgodnie z zamówionym planeram tz. planer o długości np. 250cm - potrzebne będą dwa profile o długości 250cm)

Ważne: Przy planerach o wysokości powyżej 6cm zalecamy dokupić zestaw montażowy do planera.

JEŻELI PAŃSTWO MACIE PYTANIA TO ZAMPRASZAMY DO KONTAKTU TELEFONICZNEGO :) CHĘNIE ODPOWIEMY NA KAŻDE Z NICH 609 657 033

3. Opis zestawu montażowego

Zestaw montażowy zawiera śruby różnej długości, kątowniki, wpusty oraz mufy wkręcanych do płyty, czyli wszystko co jest potrzebne do montażu planera do płyty osb, mdf lub innej, co gwarantuje nam jego stabilizację i precyzyjną pracę

Zestaw zawiera:

1. Komplet śrub z płaskim łbem o różnej długości
2. Komplet kątowników oraz wpustów montowanych do profila konstrukcyjnego.
3. Komplet muf wkręcanych do płyty na której jest montowany planer

Zestaw zalecany jest do planerów o wysokości roboczej powyżej 6cm oraz długości powyżej 150cm (do 150cm można przytwierdzić planer do stołu za pomocą zwykłych zacisków stolarskich - wystarczy umieścić zaciski na "rogach" planera).

4. Opis rączki do wózka na którym montowania jest frezarka

Aluminiowa Rączka do wózka frezarki, dopasowana do każdego rodzaju planera. Nie trzeba się nachlać nad planerem. Dzięki niej będziesz planował drewno bez gimnastykowania się :)  Zalecana zwłaszcza przy szerokich planerach.
